Знаменитый 7.62-мм револьвер Наган, принятый на вооружение российской армии в 1895 году был разработан в Бельгии и имеет длинную историю своего появления и использования.

В 1878 году на бельгийском предприятии братьев Наган старшим братом Эмилем был разработан 9.4-мм револьвер с УСМ двойного действия Nagant M 1878, который приняли на вооружение Бельгии. В 1883 году для вооружения унтер-офицеров и вспомогательного состава бельгийской армии был создан вариант револьвера с УСМ одинарного действия - Nagant M 1883, а в 1886 году младший брат Леон Наган разрабатывает револьвер Nagant M 1878/1886, совершенствуя модель 1878 года.

положение барабана револьвера Наган обр 1895 года
со спущенным (вверху) и взведенным (внизу) курком

Кроме Бельгии револьверы Наган также получили широкое признание и в армиях других стран. До середины 1890-х годов они в разных модификациях (Nagant M 1884, M 1887, M 1993) были приняты на вооружение стран Европы под патрон калибра 7.5 мм и Латинской Америки под патрон калибра 11.2 мм. Однако на тот момент серьезным недостатком в конструкции револьверов Наган был прорыв пороховых газов между казенным срезом ствола и передним торцом барабана.

В 1892 году Леон Наган создает семизарядную модель револьвера Нагана с системой обтюрации пороховых газов. Он усовершенствовал оружие брата, воплотив лучшие черты моделей 1883 и 1886 годов, а также заимствовав у льежского оружейника Генри Пипера систему обтюрации пороховых газов - в частности надвигание барабана с патронами на ствол перед каждым выстрелом.

Создание нового револьвера системы Наган совпало по времени с усилиями, предпринятыми Россией по решению вопроса о перевооружении своей армии современными образцами личного оружия самообороны, когда достаточно остро встал вопрос о замене устаревшего штатного 4,2-линейного (10,67 мм) револьвера системы Смит-Вессон. Военная российская комиссия установила, что «военный револьвер должен иметь такой бой, чтобы одной пулей на расстоянии до 50 шагов останавливать лошадь. Если пуля пробивает четыре-пять дюймовых досок, сила боя тогда достаточна». Для этого револьвер должен был обладать: массой 0,82 - 0,92 кг; калибром - 3 линии (7,62 мм); простым несамовзводным ударно-спусковым механизмом; меткой кучностью стрельбы на дистанции 35 - 50 шагов (25 - 35 м); начальной скоростью не менее 300 м/с. Конструкция револьвера должна быть простой в изготовлении, обслуживании, нечувствительной к загрязнению и надежной в эксплуатации в затрудненных условиях.

Объявленный конкурс на новое короткоствольное оружие российской армии и потенциальный гигантский заказ вызвал огромный интерес у отечественных и зарубежных производителей оружия. Было представлено несколько модификаций существующего револьвера Смита-Вессона, револьверы и автоматические пистолеты, но основная борьба развернулась между бельгийскими оружейниками Генри Пипером с моделью револьвера М1889 и Леоном Наганом с М1892.

УСМ одинарного действия (вверху)
и УСМ двойного действия (внизу),
используемые в револьверах Наган обр 1895 года

Наган, почувствовав, что может получить значительную прибыль, адаптировал свой револьвер под требования российских военных. Модель Нагана образца 1892 года была переконструирована под 3-линейный (7,62-мм) револьверный патрон. Вместе с оружием оружейник представил и два варианта патронов с пулями массой 6 и 7 г, снаряженных малодымным черным порохом, т.к. система обтюрации газов требовала специальной гильзы с удлиненным дульцем, которое закрывало бы пулю целиком. Также, с учетом требований использования УСМ одинарного действия, Нагану пришлось сознательно ухудшить конструкцию своего оружия - он пошел уже проторенным путем, приспособив конструкцию нового револьвера аналогично переделке модели 1878 года в модель 1883 года, что исключало возможность самовзводной стрельбы. В переделанном для несамовзводной стрельбы оружии для открытия огня необходимо было сначала большим пальцем правой руки взвести курок и только после этого нажать на спусковой крючок.

Однако в конструкции револьвера Наган М 1892 было выявлено множество мелких недостатков. Кроме того, Леон Наган предложил российской армии купить у него патент на этот револьвер за 75000 рублей. Российские военные платить отказались, вернули бельгийцу револьвер и назначили повторный конкурс, определив премию в 20000 рублей за конструкцию револьвера, 5000 - патрона с бездымным порохом, а также получение Россией всех прав на модель-победитель, в том числе и на производство, как у себя, так и за границей, без каких-либо дополнительных выплат изобретателю.

В течение 1893 - 1894 годов Наган последовательно разработал несколько усовершенствованных моделей своего оружия, в которых были устранены практически все недостатки револьвера образца 1892 года: увеличена прорезь прицела; выем на правой стороне рамки для вкладывания патронов в барабан расширен; несколько увеличен (на 0.2 мм) диаметр барабана; мушка получила в задней части наклонное ребро для уменьшения отблеска света; на поверхности барабана появились выемки для облегчения оружия; иную форму приняли и были укорочены ствол, рукоятка и шомпол.

гильза и патрон 7.62x38 R
для револьвера Наган обр 1895 года

В новом конкурсе компактный и легкий револьвер Наган модели 1894 года очень быстро вышел вперед. Однако русской армии, по требованию офицерского корпуса, также потребовался более совершенный револьвер с самовзводным УСМ. Леон Наган, работая на перспективу, еще в конце 1894 года представил на суд российской военной комиссии образец такого самовзводного револьвера. Кроме того в конструкцию револьвера был внесен ряд мелких изменений, который к весне 1895 года принял свои законченные формы: в барабане были углублены гнезда камор на 0.15 мм – более простым стало соединение подвижной трубки с барабаном; изменилась конструкция патрона – дульце гильзы получило усиленную обжимку, а пуля, укороченная на 1 мм, вместо сферической стала иметь плоскую вершинку – в результате, край гильзы стал располагаться на 1.4 мм выше, чем вершина пули, что существенно улучшило обтюрацию при стрельбе.

В результате на вооружение русской армии было решено принять револьвер Наган двух образцов: офицерский - с самовзводным ударно-спусковым механизмом и солдатский - с несамозводным УСМ одинарного действия. Наряду с высокими характеристиками самого оружия, дополнительным фактором, склонившим русских военных к заключению сделки с Наганом, стала достаточно приемлемая закупочная цена, не превышавшая 30-32 руб. за револьвер. 13 мая 1895 года указом императора Николая II солдатский и офицерский образцы револьвера Наган были официально приняты на вооружение армии в качестве штатного короткоствольного оружия. По военному ведомству принятие 3-линейного (7,62-мм) револьвера системы Наган образца 1895 года было проведено приказом военного министра №156 от 26 июня 1896 года.

По признанию специалистов, револьвер Наган М 1895, встал в один ряд с наиболее совершенными образцами этого оружия того времени. Он значительно превосходил по боевым и эксплуатационным качествам состоявший до того на вооружении России револьвер системы Смит-Вессон. С точки зрения концепций той эпохи, он был типичным представителем военного оружия – мощным и надежным в эксплуатации, но в тоже время простым и относительно дешевым.

Наган обр 1895 года
с закрытой (вверху) и открытой (внизу) дверцей

7,62-мм револьвер Наган образца 1895 года состоял из: рамки с крышкой, ствола с мушкой, шомпольной трубки с шомполом, барабана с осью и возвратной пружиной, замочного механизма, дверцы с пружиной, спусковой скобы.

Остов револьвера составной, состоял из ствола и рамки, прочно скрепленных между собой винтовым соединением, шомпольной трубки с шомполом, помещенной на стволе, отъемной боковой крышкой и спусковой скобы.

Ствол с 4 внутренними правосторонними нарезами имел ступенчато-цилиндрическую форму с массивным уступом на дульной части. Уступ ствола являлся основанием мушки и имел паз типа «ласточкин хвост» для крепления самой мушки. Канал ствола имел четыре нареза, идущими слева вверх направо, патронник в виде расточенного участка для помещения дульца гильзы. В казенной части ствола имелся нарезной пенек для свинчивания с рамкой, шейку и поясок для шомпольной трубки.

Шомпольная трубка надевалась на шейку ствола и поворачивалась на ней, причем ее прилив входил в вырез пояска, тем самым ограничивая ее поворот. В шомпольной трубке монтировался шомпол и стопор шомпола - пружина, закрепленная винтом на шомпольной трубке.

Рамка остова представляла собой сложную фрезерованную деталь с большим количеством пазов, вырезов проточек и запрессованных осей для присоединения различных деталей револьвера. Спереди на рамке имелось нарезное отверстие для соединения со стволом. Задняя отогнутая часть рамки, вместе с отъемной боковой крышкой, двумя деревянными щечками образовывали рукоятку револьвера. Соединение боковой крышки и рамки осуществлялось с помощью соединительного винта. Стальной выпуклый затыльник рукояти имел овальную форму, с подвижно укрепленным кольцом для страховочного шнура. В средней части рамки имелось прямоугольное окно для барабана и отверстие для его оси. Верхняя часть имела желоб и прицельную прорезь.

Наган обр 1895 года
при заряжании

Барабан являлся одновременно патронником и магазином. Он имел семь камор для помещения патронов. На наружной поверхности барабана были сделаны семь выемов для уменьшения веса и поясок с семью глубокими выемами для заднего выступа спускового крючка и семью гнездами для зуба дверцы. На заднем торце барабана имелось храповое колесо, для взаимодействия с собачкой. На переднем торце барабана, концентрично его каморам, сделаны выточки по наружному диаметру пенька ствола. Барабан размещался в окне рамки и поворачивался в ней на оси.

Ось барабана с профильной головкой вставлялась спереди в отверстия рамки, удерживалась в рамке шомпольной трубкой, устанавливавшейся перед головкой оси барабана своим приливом.

Возвратное приспособление состояло из трубки барабана и пружины. Трубка помещалась в центральном канале барабана и могла перемещаться вдоль его оси, ограничиваясь уступом трубки, входившим в кольцевой паз канала. Пружина размещалась в том же канале барабана, упираясь спереди в трубку, а сзади - в стенку канала.

Стопорное приспособление барабана состояло из дверцы с осью-винтом и пружины дверцы с винтом. Дверца барабана размещалась на правой стенке рамки револьвера и поворачивалось на оси, ввинченной в проушины дверцы и проходящей через отверстие стойки рамки. Дверца имела зуб для взаимодействия с гнездами пояска барабана, выступ для соединения с торцами барабана и гребень с накаткой. В открытом положении дверца откидывалась вниз, освобождая подведенную к ней камору. Выступ дверцы входил в торцевые выемки барабана, фиксируя его для заряжания или разряжания.

Казенник помещался в гнезде задней стенки окна рамки и поворачивался в нем на оси, запрессованной в рамку.

Ползун двигался вертикально в пазах рамки и крышки и имел сверху паз для прохода курка; нижняя часть паза была скошена; хвост ползуна имел выемку для коленчатого рычага спускового крючка; скос воздействовал на выступ казенника.

Спусковой крючок - сложной формы, помещался снизу в гнезде рамки и поворачивался в ней на оси, запрессованной в правую стенку рамки. Спусковой крючок имел хвост, коленчатый выступ, служивший для взаимодействия с ползуном, уступ для ограничения поворота, шептало для удержания курка во взведенном положении, овальную головку для действия на шатун курка. Для помещения стержня собачки имелось отверстие, а для размещения нижнего пера боевой пружины - выем. Кроме того, крючок имел два выступа - задний и передний, связанные с работой барабана.

Курок револьвера имел следующие части: качающийся на штифте боек, спицу взведения, подпружиненный шатун для самовзвода и срыва курка, боевой взвод, уступ для сжатия боевой пружины, срезанную площадку для упора верхнего пера боевой пружины и хвост для закрытия сверху гнезда рамки для курка. Курок помещался на правой стенке рамки сзади ползуна и поворачивался на оси, запрессованной в стенку рамки.

Боевая пружина V-образной формы была расположена внутри рукоятки револьвера и крепилась к правой стенке рамки своим шипом, входящим в отверстие рамки. Верхнее перо на своем конце имело палец для действия на скошенную площадку курка и овальный выступ для взаимодействия с уступом курка. Тонкий конец нижнего пера боевой пружины размещался в выеме спускового крючка. Нижнее перо также опиралось на спусковую скобу.

Револьвер имел ударно-спусковой механизм двух типов: УСМ двойного действия для «офицерской» модели и одинарного действия для «солдатской» модели.

Барабан снаряжался по одному патрону через откидывающуюся вправо-вниз дверцу. Удаление стреляных гильз из барабана осуществлялось поочередно с помощью шомпола, повернутого вокруг ствола, при открытой дверце.

В 1895 году царское правительство заключает с льежской фирмой Наган контракт на поставку русской армии в течение последующих трех лет 20000 револьверов Наган образца 1895 года. При этом в контракте особо оговаривалось обязательство бельгийской стороны оказать помощь России в налаживании производства наганов на Тульском оружейном заводе. Поэтому самые первые образцы в основном с ударно-спусковым механизмом двойного действия закупались непосредственно у бельгийской фирмы братьев Наган в Льеже и предназначались в первую очередь для вооружения офицерского и унтер-офицерского состава. К 1899 году их изготовление в Бельгии прекратилось, а в России был налажен собственный выпуск Наганов.

рукоятки нагана российского (слева)
и бельгийского (справа) производства

Производство револьвера в России было организованно на Императорском тульском оружейном заводе (ТОЗ) в двух вариантах: с механизмом самовзвода, предназначавшийся для вооружения офицеров («офицерская» модель) и его ухудшенный вариант без механизма самовзвода («солдатская» модель) для вооружения нижних чинов. При этом тульские оружейники не только освоили выпуск револьвера Наган 1895 года, но попутно усовершенствовали его конструкцию и технологию производства. Причем стоимость револьвера русского изготовления составила всего 22.6 рублей, что было почти на треть меньше стоимости Нагана бельгийского производства, при полном сохранении высоких боевых качеств оружия. Изменению подверглись затылок рукоятки, ставший цельным, а не разъемным, и мушка, получившая упрощенную полукруглую форму взамен усеченной конической в оригинальном образце.

Кроме того, русские оружейники ТОЗ, стремясь расширить функциональные возможности нагана, в 1912-1913 годах изготовили по заказу отдельного корпуса пограничной стражи очень ограниченное количество наганов с удлиненным до 300 мм стволом и неотъемным прикладом. Новой моделью предполагалось оснащать конных пограничников. Это оружие фактически относившееся к классу револьверов-карабинов, предназначалось для поражения целей на дистанциях до 100 м. Однако исключительно большие габариты (общая длина составляла почти 700 мм), невысокое убойное действие легкой револьверной пули на дистанциях стрельбы свыше 50 м, а также «мешкотность» перезаряжания послужили основными причинами для отказа от этого образца.

вид на крепление отъемного приклада
модификации Наган обр 1895 года
для нижних чинов технических войск

Примерно в тоже время конструкторы Тульского завода разработали еще один вариант револьвера с удлиненным до 200 мм стволом и съемным деревянным прикладом, предназначавшимся для нижних чинов в технических войсках (пулеметчики, телеграфисты, связисты, саперы) с целью замены двух видов оружия (револьвер и винтовка) только одним образцом. Однако и эта модель оказалась неприемлемой для армии, так и оставшись только в опытных образцах.

Перед Первой Мировой войной русская армия была практически полностью обеспечена современным короткоствольным оружием. В войсках по табелю вооружения к 20 июля 1914 года насчитывалось 424434 револьвера системы Наган образца 1895 года всех модификаций. А в период с 1914 по 1917 год тульскими оружейниками было произведено еще 474800 револьверов наган всех модификаций.

После революции 1917 года наган принимается на вооружение Красной Армии и силовых структур Советской России. При этом от «солдатской» модели отказались, оставив на вооружении только более совершенную модель самовзводного револьвера.

К середине 1920-х годов Советское государство, с учетом опыта использования револьверов Наган в годы Первой Мировой и Гражданской войн, приняло решение одновременно с работами по созданию новых самозарядных и автоматических пистолетов провести и частичную модернизацию хорошо зарекомендовавших себя револьверов. Но, изменения, внесенные в их конструкцию, коснулись только прицельных приспособлений: прорезь прицела вместо треугольной стала полукруглой, а полукруглая мушка была заменена прежней, но с «усеченной» верхней частью, более удобной для прицеливания. Технология изготовления револьверов несколько упростилась, хотя трудоемкость их изготовления не снизилась, составлял 30 станко/часов на одно изделие.

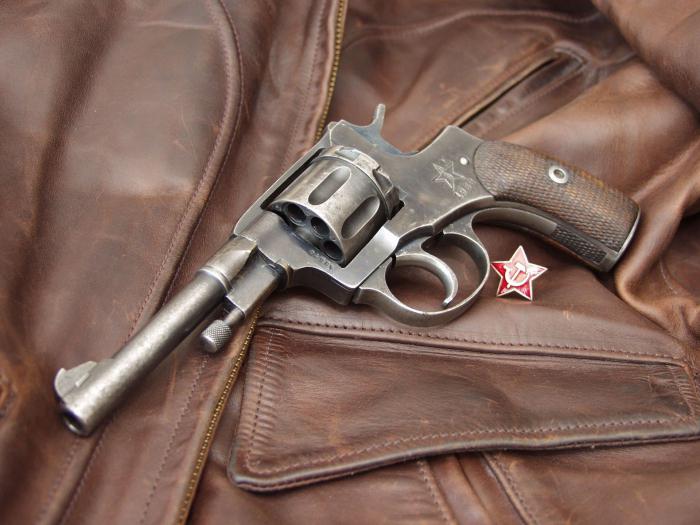

Наган обр 1895 года производства ТОЗ (СССР)

В 1927 году Тульский оружейный завод освоил, наряду с производством штатных револьверов образца 1895 года, производство новой модификации револьвера – с укороченным стволом (длиной 85 мм) и рукояткой. Этот компактный револьвер, так называемый «командирский» наган, предназначался в первую очередь для вооружения оперативного состава ОГПУ и НКВД, где специфика службы требовала скрытного ношения личного оружия. Это оружие выпускалось в очень небольших количествах (не более нескольких тысяч) вплоть до 1932 года.

В 1933 году Тульским оружейным заводом было освоено массовое производство, ставшего впоследствии также известным, самозарядного пистолета ТТ, который был принят на вооружение РККА. Однако пистолеты Токарева не смогли полностью вытеснить из штатной системы вооружения револьверы образца 1895 года, в основном благодаря их высоким служебно-эксплуатационным качествам. Поэтому изготовление обоих видов короткоствольного оружия продолжалось параллельно на ТОЗе. В период с 1932 по 1941 год было выпущено более 700000 револьверов системы Наган.

Незадолго до начала Великой Отечественной войны специально для органов госбезопасности на ТОЗе была выпущена опытная партия наганов с приборами БРАМИТ (братьев Митиных) для бесшумно-беспламенной стрельбы. Этот глушитель имел достаточно эффективную камеру расширительного типа с резиновыми прокладками – обтюраторами. Уже вскоре это оружие получило боевое крещение, правда, в очень ограниченных масштабах, используясь чекистами, заброшенными в составе разведывательно-диверсионных групп в тыл противника.

С началом Великой Отечественной войны тулякам в октябре 1941 года пришлось эвакуировать основные мощности на Урал. Производство револьверов уже в начале 1942 развернул в Ижевске филиал машиностроительного завода № 74, которому в июле 1942 года присвоили № 622. Однако постоянно растущие потребности в оружии привели к тому, что помимо Ижевского завода, уже с конца 1942 года производство револьверов вновь возобновилось в Туле (и продолжалось в Ижевске до конца войны). В 1942 – 1945 годах советские оружейники передали на фронт более 370 тысяч револьверов. Относительно небольшие объемы производства объясняются тем, что предпочтение все-таки отдали пистолету ТТ. Отличные боевые качества русского нагана перестали отвечать требованиям маневренного боя, для которого понадобилось оружие, обладающее высокой скорострельностью – автоматическое, с магазинами повышенной вместимости.

Новая система вооружения Красной Армии, сформированная в 1944 – 1945 годах была сориентирована на перспективные образцы автоматического оружия, среди которых уже не оставалось места револьверу образца 1895 года, и после окончания Великой Отечественной войны его сняли сначала с производства, а потом с вооружения. За все время его нахождения на вооружении России и СССР было произведено свыше 2 миллионов единиц этого оружия.

Наган обр 1895 года
с пластмассовыми щечками

С окончанием Великой Отечественной войны и снятием с вооружения в армии часть наганов была складирована в арсеналах, а значительное количество револьверов еще многие годы продолжало нести свою службу в милиции. После перевооружения в середине 1950-х годов органов внутренних дел более современными образцами личного оружия револьверы передали подразделениям вневедомственной охраны (ВОХР) и инкассаторским службам, где многие из этих револьверов использовались еще и спустя 100 лет со дня их создания, пока их обращение в России не было ограничено Законом «Об оружии», принятым в 1993 году.

Учитывая многолетнюю эксплуатацию и высокую потребность многих заинтересованных организаций в служебном оружии, в 1960-1970-х годах практически все оставшиеся наганы прошли капитальный ремонт и в связи с этим претерпели некоторые изменения. Так на большей части револьверов были установлены пластмассовые щечки рукоятки, взамен износившихся за долгие годы эксплуатации старых деревянных. Во всех револьверах до 1922 года ударно-спусковой механизм переделали в самовзводный. Все оружие выпуска 1931-1932 годов получило взамен мушек полукруглой формы мушки образца 1930 года с «усеченной» верхней частью.

В целом конструкция револьвера Нагана образца 1895 года в свое время стала классической. Наряду с широко налаженным производством «Наганов» в России, а позже СССР, многие зарубежные фирмы неоднократно копировали его конструкцию. Так, бельгийские фирмы Lepage, Вayard, Francott, а также германская фирма в Зуле C.G.Haenel наладили у себя производство, как прямых аналогов, так и несколько видоизмененных револьверов Наган образца 1895 года. В 1920-1930-х годах испанская оружейная фирма F. Arizmendi y Goenaga выпускала модифицированный револьвер Наган обр. 1895 г. под патрон калибра 7,5 мм. С 1930 год по 1935 год под обозначением «Наган модель 30» он также выпускался польским государственным оружейным арсеналом в г. Радоме с использованием оборудования, закупленного при ликвидации в 1930 году бельгийской фирмы братьев Наган.

Кроме боевого и служебного применения револьвер Наган образца 1895 года использовался и в спортивных состязаниях. В дореволюционной России каких-либо серьезных изменений для целевой стрельбы в конструкцию револьверов внесено не было. На соревнованиях использовался стандартный револьвер с несамовзводным УСМ, отличавшийся высокой стабильностью и кучностью боя.

В 1926 году один из основоположников советского стрелкового спорта, выдающийся стрелок и конструктор-оружейник А.А. Смирнский предложил проект переделки штатного армейского 7.62-мм револьвера под 5.6-мм патрон кольцевого воспламенения (.22 LR). Револьверы этого типа предназначались для первоначального обучения стрельбе из короткоствольного оружия и для спортивной стрельбы. От боевых револьверов новое учебно-тренировочное оружие, помимо калибра, отличалось в первую очередь наличием несамовзводного УСМ, уменьшенной высотой мушки, вкладышами в камерах барабана для патронов с гораздо меньшими габаритами и диаметром гильзы, чем у штатных патронов. Кроме того, модернизированный револьвер имел несколько иное расположение ударника, что было обусловлено использованием патронов кольцевого воспламенения. Вполне заслуженно эти револьверы пользовались репутацией хорошего целевого оружия, с неплохой кучностью стрельбы и меткостью боя на дистанциях до 25 м, что было обусловлено не только хорошими качествами самого оружия, но и тем, что усилие спуска в учебно-тренировочном револьвере Наган-Смирнский составляло не более 1.5 кг.

В 1930-х годах Научно-испытательной станцией по спортивному оружию Центрального Совета Осовиахима было создано специальное тренировочное приспособления для стрельбы малокалиберными патронами.22 LR из штатного 7.62-мм револьвера Наган. Приспособление состояло из вкладного ствола калибра 5.6-мм и укороченного семизарядного барабана. Переделенный подобным способом наган имел достаточно высокую кучность боя, а также значительную живучесть. К недостаткам этой конструкции можно отнести чересчур высокую себестоимость изготовления малокалиберного комплекта-вкладыша для штатных револьверов, хотя подобная переделка и стоила меньше, чем производство новых 5.6-мм учебно-тренировочных револьверов Наган.

В 1953 году специалисты Центрального конструкторского бюро спортивного и охотничьего оружия (ЦКИБСОО) в Туле создают 7.62-мм «перестволенный» спортивный револьвер системы Наган. Он отличался от своего предшественника не только целевым «утяжеленным» стволом большего диаметра и длиной 147 мм, но и измененными прицельными приспособлениями, с регулируемыми прицелом и мушкой, а также более удобной ортопедической рукояткой. Помимо изменения самой конструкции оружия. специально для него на базе штатного револьверного патрона разработали новый 7,62х38-мм целевой револьверный патрон «В-1».

В 1962 году известный оружейник Ефим Леонтьевич Хайдуров начал работу над созданием нового 6-зарядного спортивного целевого револьвера, в дальнейшем получившим обозначение ТОЗ-36. В этом оружии Хайдуров сохранил многие опробованные в нагане узлы и механизмы. Особенностью револьвера Хайдурова стало наличие регулятора усилия спуска (1.5- 1.8 кг) и рабочего хода спускового крючка (0.5 - 2,0 мм). Прицельные приспособления состоят из регулируемого по горизонтали и вертикали целика и мушки. Для более удобного удержания оружия при стрельбе револьвер был снабжен ореховой рукояткой полу ортопедического типа. Револьвер отличался высокой устойчивостью в процессе прицеливания и выстрела, имел отличную балансировку и прикладистость, что в совокупности с длинной прицельной линией обеспечивало высокую кучность боя оружия.

ТОЗ-36 (сверху) и ТОЗ-49 (снизу)

В 1969-1971 годах на базе ТОЗ-36 Е.Л. Хайдуров разработал еще один револьвер - ТОЗ-49. От базового образца он отличается в основном укороченным барабаном и улучшенной регулировкой спуска (1.3-1.7 кг), что было обусловлено использованием нового спортивного патрона 4 ЕЛП. 1000 с длиной гильзы 26 мм.

На рубеже XX – XXI веков на базе револьвера Наган образца 1895 года создали травматическое резинострельное гражданское оружие самообороны Р1 «Наганыч» под патрон 9Р. А. (украинские версии - «Скат 1Р», «Комбриг», «Г-Наган» и укороченный «Скат 1Рк») и «Наган-М» под патрон 10х32Т. Для производства гражданских револьверов «Наганыч» и «Наган-М» были использованы хранящиеся на складах револьверы, прошедшие модификации, исключающие боевое применение оружия.

В первом десятилетии XXI столетия рядом российских предприятий стала осуществляться переделка хранящихся на складах боевых револьверов различных годов выпуска в сигнальные (шумовые) модификации, стрельба из которых ведется капсюлями «Жевело». Это оружие получило обозначения «Наган-С» и «Блеф» (производитель - Вятско-Полянский завод «Молот»), МР-313 или Наган-07 (производитель - Ижевский оружейный завод), Р-2 (производитель - Ижевский Машиностроительный завод). Конструкция этих револьверов исключает обратную переделку в боевое оружие (каморы барабана переделаны под калибр капсюля, ствол расточен, в казенную часть ствола вставлена заглушка). При этом внешний вид револьверов полностью сохранен, а разборка-сборка и обслуживание производится обычным образом.

• Оружие » Револьверы » Россия / СССР
• Mercenary 77111 3

Револьвер системы Нагана навсегда вошел в историю нашей страны. Имя стало нарицательным, применяется к любому боевому револьверу, а иногда и самозарядному пистолету. Для многих он, наряду с буденовкой и шашкой , ассоциируется с революционным движением 1917 года. Дальше была Первая Мировая, потом финская, затем Великая Отечественная войны, но всегда наган служил верой и правдой. Можно назвать множество причин такой популярности, однако, по мнению военных экспертов, основные - безотказность конструкции и эффективность для ближнего боя. Всего только в нашей стране было выпущено более 2 млн. Оружие до начала 50-х было на вооружении в армии и милиции, до недавнего времени им пользовались инкассаторы и бойцы Вневедомственной охраны, причем многие пистолеты старше своих нынешних обладателей в два, а иногда и в три раза.

Именно модель системы Нагана образца 1886 года стала каноном. Все последующие модификации не вносили существенного изменения в конструкцию. Кроме боевого, он нашел мирное применение – на его основе разработан спортивный и сигнальный револьвер.

История создания и развитие револьвера Наган

История грозного оружия революции начинается в Бельгии, городе Льеж, в небольшой семейной оружейной мастерской братьев Наган. Именно здесь Эмиль, старший из братьев, разработал, а затем запатентовал чертеж боевого многозарядного револьвера собственной конструкции.

В конце XIX века перед многими странами встала проблема перевооружения своих армий. Наиболее перспективными для того времени считались короткоствольные огнестрельные револьверы.

Поскольку изобретенное бельгийцами оружие отвечало необходимым требованиям, пистолет был принят на вооружение под наименованием «Револьвер Nagant М1877». Положительные отзывы армейских офицеров способствовали приобретению изделием и марки Наган мировой известности. Несколько пересмотренный и усовершенствованный револьвер вскоре был взят на вооружение Норвегией, Швецией, Бельгией, Бразилией и Люксембургом.

В России тоже старались следовать мировым тенденциям и перспективам в области боевого оружия. Так, в 1879 году для Российского Морского министерства заказали пробную партию семизарядных револьверов в тысячу штук.

Работы по улучшению велись постоянно. В 1892 появилась модель, в которой были воплощены лучшие характеристики ранее разработанных: шестизарядное оружие, калибр револьвера 7.62 мм, новый двойной механизм, который перед выстрелом взводился как автоматически, так и рукой. При всех модификациях револьвера, этот механизм практически не подвергалась серьезным доработкам.

В 1895 году он был принят на вооружение в России. Старшие офицеры получали полноценный пистолет с автоматическим взводом. Для младшего офицерского состава, для снижения затрат, поставлялось оружие, которое взводилось вручную.

Первые поставки производились из Бельгии, но спустя три года в Туле было налажено собственное производство.

При советской власти на вооружении были только модели с двойным (автоматическим) взводом. Неоднократно оружие признавалось устаревшим. Его пытались заменить более новыми образцами, но оно продолжало производиться и успешно применялось на Финской, Великой отечественной войне . Только в 50-е годы XX века наганы были окончательно сняты с вооружения. Но и после этого они долгое время пользовались большим спросом в военизированной охране, фельдъегерской службе, у инкассаторов.

Особенности конструкции нагана

Свои несомненные достоинства – простоту, надежность, точность стрельбы - он получил благодаря особенностям устройства револьвера:

1. Оснащение ударно-спусковым механизмом двойного действия позволяло произвести выстрел после автоматического взвода курка. Исключением были модели для младшего офицерского состава, которые требовали механического (ручного) взвода;
2. Повысилась надежность и упростилась сама конструкция, что обеспечило кучность стрельбы за счет монолитности, неразъёмной рамы пистолета;
3. Удобный механизм открытия каморы барабана – задвижка открывала барабан поворотом в бок. Прочное крепление исключало несанкционированные действия;
4. В походном положении шомпол, с помощью которого выталкивались гильзы после стрельбы, частично скрыт в полой оси барабана. Для извлечения необходимо было потянуть его вперед, затем повернуть специальный рычаг, который вращается вокруг ствола;
5. Плоская крышка рамной коробки скрывала механизм и защищала его от попадания пыли и влаги;
6. Барабан выполнял функции патронника и магазина. В модели 1895 года и большинства ее модификаций он вмещал 7 патронов;
7. Барабан оснащался возвратным механизмом: пружина и трубка. На самой раме, справа, имелась стопорная скоба, которая при откинутом барабане позволяла снаряжать его патронами, а в закрытом – фиксировала заряд, препятствовала вращению в обратном направлении;
8. Проблема обтюрации (закупоривания) канала ствола при выстреле успешно решена: при взведении курка барабан подается вперед, хвостовая часть ствола заходит в его углубление. Кроме того, у патрона была несколько удлиненная гильза, скрытая внутри. Цилиндрическая часть гильзы была заужена, при движении барабана вперед она закупоривала казенную часть ствола;
9. При полной разборке револьвера обр. 1895 года насчитывается 41 деталь.

Если посмотреть современным взглядом, то как оружие револьвер был средним: имел сложную конструкцию, требовал много времени на снаряжение патронами, боезапас не отличался большой мощностью. Но для того времени он отвечал всем требованиям: был надежным, обладал хорошей точностью стрельбы, поэтому пользовался популярностью долгие годы.

Принцип работы револьвера

Основными деталями и механизмами семизарядного револьвера системы Нагана являются:

• ствол;
• рамка с рукояткой;
• барабан;
• ударно-спусковой механизм двойного назначения;
• механизм подачи и фиксации барабана;
• механизм для удаления стреляных гильз;
• прицельные приспособления;
• предохранитель.

Подготовка к выстрелу в этом пистолете происходит автоматически, под воздействием отработанных после выстрела газов. Необходимо было только первоначально взвести курок. Далее, энергия отработанных газов выполняла всю работу – приводила в действие механизм взвода курка, поворот барабана на следующий патрон.

Выстрел. Нажатие на крючок курка проворачивало барабан по часовой стрелке, происходил взвод курка, удар по капсюлю патрона - воспламенение пороховых газов.

Технические характеристики револьвера (ТТХ)

Год принятия на вооружение	1895
Всего выпущено	2 000 000
Патрон	7,62×38 мм Наган
Калибр, мм	7,62
Вес без патронов, кг	0,75
Вес с патронами, кг	0,84
Длина, мм	220
Длина ствола, мм	114
Количество нарезов в стволе	4
Ударно-спусковой механизм (УСМ)	Двойного действия
Скорострельность нагана	7 выстрелов за 15-20 сек
Предохранитель	Отсутствует
Прицел	Целик с прицельной прорезью на верхней части рамы, мушка на передней части ствола
Эффективная дальность стрельбы, м	50
Прицельная дальность, м	700
Начальная скорость пули, м/с	250-270
Вид боепитания	Барабан
Количество патронов	7
Годы производства	1895 — 1945 (1895 — 1898 «Наган», 1899 — 1945 Тула, 1943 — 1945 Ижевск)

Патроны к револьверу Наган

Здесь использовался револьверный патрон 7,62×38 мм. Он имеет фланцевую латунную гильзу с бездымным порохом и оболочечную пулю. Возможно использование в револьверах других марок, к примеру, Пипер-Наган. Для того времени патрон имел хорошие боевые характеристики, баллистические параметры.

Такая конструкция патрона позволяла решить основную проблему револьверов того времени – прорыв пороховых газов сквозь зазор между срезом ствола и торцом барабана.

Основные модификации нагана

Боевые

• Наган для унтер-офицерского и рядового состава. Ударно-спусковой механизм приходилось взводить механически. Выпуск прекращен в 1918 году;
• Наган для офицерского состава. Автоматический взвод УСМ;
• Карабины. С несъемным прикладом, длина ствола 300 мм. Револьвер со съемным прикладом и удлиненным стволом. Перед началом Первой мировой выпущено ограниченное количество для пограничных войск;
• «Командирский» наган – выпущен малыми партиями (около 25 тыс.) для сотрудников НКВД и ОГПУ. Предназначался для скрытого ношения: укороченная рукоять, ствол уменьшен до 85 мм. Создан в 1927 году, выпускался до 1932 года;
• Револьвер с глушителем, оснащенный прибором бесшумно-беспламенного ведения огня «БРАМИТ» системы братьев И. и В. Митиных. Выпускался для разведывательно-диверсионных подразделений с 1929 года;
• Nagant wz. 30 – польский вариант нагана образца 1895 г., серийно производился с 1930 по 1939 г. на заводе в г. Радом. В Польше было выпущено 20 тысяч Ng wz.32 и Ng wz.30.

Гражданские

• ММГ Наган. Использовался как коллекционный макет-сувенир, музейный экспонат, в качестве сценического имущества, учебного пособия. Никаких различий с оригиналом, но стрелять не может. Ставится клеймо «уч»;
• Карабин КР-22 «Сокол». Конверсионная разработка, которая имеет удлиненный до 500 мм ствол, несъемный деревянный приклад, деревянное цевье. Масса приблизительно 2 кг. Производится с 2010 года.

Спортивные

• «Наган Гром» - спортивно-тренировочная модель револьвера. Применяется патрон калибра 4 мм. Произведен ООО «СОБР».

Сигнальные

• ВПО-503 «Наган-С» («Блеф»). Сигнальный револьвер . Сконструирован таким образом, что исключает переработку в боевой: расточен ствол, изменены каморы барабана под калибр капсюля, заглушена казенная часть ствола. Облик оригинала полностью сохранен. Выпускается с 2006 года на Вятско-Полянском заводе «Молот».

Все данные взяты из открытых источников, поэтому если вы не согласны с приведенной в статье информацией, желаете оспорить или дополнить ее, то пишите об этом в комментариях. Будем благодарны.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

«Наган» - пистолет, созданный оружейниками из Бельгии братьями Эмилем (1830-1902) и Леоном (1833-1900) Наганами. изготавливали в некоторых странах в конце XIX - середине XX века. Оно использовалось для вооружения армии.

История создания

В конце XIX века многие страны размышляли о перевооружении своих войск. В те времена подавали большие надежды револьверы: это личное огнестрельное короткоствольное оружие сочетало достаточную простоту устройства, надёжность и многозарядность. Средоточием европейского оружейного производства являлся город Льеж, расположенный в Бельгии. С 1859 года в нём работала фабрика Леона и Эмиля Наган. Это была маленькая семейная мастерская, в которой чинили голландские пистолеты, а иногда даже разрабатывали огнестрельное оружие.

Первый уникальный револьвер был представлен старшим братом Эмилем на испытания военному бельгийскому ведомству. Его решили использовать как офицерское и унтер-офицерское оружие, именуемое «револьвер образца 1878 года». Этот 9-мм пистолет 1878 года был шестиразрядным. Его оснастили «устройством двойного эффекта»: курок взводился либо рукой стрелка, либо нажатием на спусковой крючок.

Унтер-офицеры пехоты, кавалерия и вспомогательный состав бельгийской армии считали, что «Наган» - пистолет высшего класса! И действительно, по заданию руководства этого храброго войска, был спроектирован 9-мм пистолет "Наган М/1883" с умышленно ухудшенными боевыми качествами: у конструкции появилась новая деталь, исключающая стрельбу «самовзводом». Проще говоря, при стрельбе из этого образца нужно было курок взводить после каждого выстрела.

В итоге было изготовлено ещё 2-3 модификации разного калибра и длины ствола. Немного погодя Эмиль Наган тяжело заболел и совершенно потерял зрение. Теперь основными работами по усовершенствованию устройства занялся Леон Наган.

Образец 1886 года

Итак, изучаем далее «Наган». Пистолет 1886 года весил немного меньше, чем его предшественники. Он был надёжней, да и конструкция стала технологичней. У этой модели в ударно-спусковом устройстве четыре пружины заменили на одну двупёрую. Кроме того, в новом изделии учитывалась склонность развития оружия в сторону убывания калибра: специалисты выбрали самый популярный в те времена 7,5-мм заряд с бездымным порохом.

Важнейшей проблемой, которую необходимо было решить конструкторам револьверов, являлось проникновение пороховых газов в зазор, который образовывали передний торец барабана и казённый срез ствола.

Бельгийский оружейник Анри Пипер нашёл решение проблемы обтюрации: спусковой механизм его изобретения перед выстрелом перемещал барабан вперёд. Револьвер Анри имел особую конструкцию, в нём пуля была полностью скрыта в гильзе, обтюратором служило дульце гильзы, которое пороховые газы раздавали и прижимали к стволовому каналу в момент залпа - такое действие препятствовало прорыву газов.

Данное правило с внушительным упрощением устройства, надвигающего на ствол барабан, применялось Леоном Наганом в 1892 году. Под новый образец револьвера он разработал заряд с гильзой, оснащённой длинным дульцем. Во что превратился «Наган»? Пистолет этот стал теперь классическим образцом, и последующие модели не претерпели существенных изменений в конструкции.

Устройство

Все револьверы «Наган» имеют общую базу и свойства:

• с двойным эффектом позволяет стрелять как с взведением курка, так и с самовзводом. Исключение составляют лишь «солдатские» и «унтер-офицерские» дореволюционные образцы, у которых самовзводный механизм блокируется с целью уменьшения расхода боеприпасов.
• Неразъёмную монолитную раму.
• Дверцу, открывающую барабанные каморы боковым поворотом. Исключительным является лишь образец 1910, у которого дверца откидывается назад и освобождает барабан, откидывающийся вправо.
• Ствол на глухой посадке, ввинченный в раму.
• Шомпол, скрывающийся в боевом положении в оси барабана. Он после завершения стрельбы выполняет функцию экстрактора - выталкивает стреляные гильзы.
• Устройство, размещённое в раме и закрывающееся плоской крышкой.

Барабан выполняет функции и магазина, и патронника одновременно. У самого распространённого образца 1895 года и у многих его вариаций барабан вмещает 7 зарядов. Фактически в раму спереди вставляется полая ось барабана и крепится к ней шомпольной трубкой. Эта трубка размещена перед барабаном: она присоединена к шейке ствола так, чтобы крутиться на нём, как на оси. Образцы, у которых барабан надвигается на ствол, первый имеет возвратный механизм, в составе которого находится трубка барабана и пружина.

Стопорное барабанное приспособление прикреплено к правой стенке рамы. Его функцию выполняет подпружиненная дверца. Когда она открыта (откинута вбок), можно разряжать и заряжать оружие. Когда дверца закрыта - она закрывает камору, не давая заряду выпасть, и именно благодаря ей барабан не может провернуться против часовой стрелки.

«Наган» боевой на барабане имеет семь гнёзд и выемок, необходимых для выступа дверцы в закрытом и открытом положении.

Вообще механизм револьвера в основном состоит из компонентов, работающих как механизм запирания, поворачивающих и надвигающих барабан на ствол: ползуна, казённика, крючка спускового с собачкой и боевой пружины. В их число входит и ударно-спусковой механизм.

Кстати, в те годы устройства состояли из мушки, размещённой на передней стволовой части и целика, имеющего прицельную прорезь вверху рамы. Всего устройство револьвера 1895 года собрано из 39 элементов.

Ударно-спусковое устройство

Это оружие оснащено УСМ курковым, двойного действия. Одновременно также производилась модель с УСМ одинарного действия. У данного устройства боёк шарнирно установлен на курке, прикреплена боевая пластинчатая пружина - она двупёрая, находится на рукояти.

Шептало револьвера изготовлено вместе со спусковым крючком. Предохранителя нет, но если не нажимать на спусковой крючок, специальный элемент не позволит бойку соприкоснуться с капсюлем. Если курок взвести, то он задействует особый замочный механизм, передвигающий барабан оружия вперёд. Спусковой крючок в этот момент застопорит барабан так, чтобы он не вращался.

Баллистические свойства

Какая кучность у револьвера «Наган»? У этого оружия закреплённый прицел настроен на дистанцию в 25 м. Необходимо отметить, что именно на таком расстоянии точка прицеливания совпадает со средней точкой попаданий. Разные промежутки могут похвастаться совершенно разной кучностью попаданий:

Дистанция, м		С подставки

Сила боя

По пакету досок сосновых толщиной 2,54 см с тридцати пяти шагов (25 метров) отслеживается пробивание: 3 доски - 100% пуль, 4 доски - 70%, 5 досок - 25%. Доски размещают на расстоянии 8 см друг от друга. Одну доску пробивают на дистанции до двухсот шагов (140 м).

Производство

Русский Ижевский оружейный завод изготавливает сейчас весьма качественные револьверы. Но шведский «Наган» образца 1887 года изготовлен в Бельгии. Интересно, что 9-мм образец 1878 года нахваливала еще бельгийская армия. Это способствовало популяризации марки фабрики «Наган» на всемирном рынке.

Этот же пистолет, созданный в 1895 году, а также его вариации, производили многие оружейные мастерские по всей планете, а именно: русский Императорский оружейный завод в Туле, польская в городе Радом, немецкая «Энель» в Зуле, бельгийские «Лепаж», «Франкот» и «Байяр», «Аризменди-Гоэнага» в Испании и другие.

«Наган» на вооружении русского войска

В конце XIX века Российская империя занялась массовым перевооружением своего войска. выпущенная в 1891 году, была выбрана эталоном стрелкового оружия. В те времена огнестрельное оружие России представлял морально устаревший образец 4,2-линейного (10,67-мм) пистолета системы Смита-Вессона III, разработанный в 1880 году.

Даже комиссия по производству малокалиберных ружей, во главе которой находился генерал-лейтенант Н. Г. Чагин, подключилась к поиску подающих большие надежды образцов. Интересно, что к новому армейскому револьверу предъявлялись следующие требования:

• Внушительное останавливающее действие пули. В те времена основным видом войск являлась кавалерия, поэтому выстрел на эффективном расстоянии (до 50 шагов) должен был повалить лошадь.
• «Силы боя» должно быть достаточно чтобы пробить 4-5-дюймовые сосновые доски. Масса небольшая (0,82-0,92 кг).
• Калибр, направление, число, профиль нарезов ствола и тому подобное должны быть идентичны параметрам трёхлинейной винтовки Мосина. Таким образом, создавая револьверы, можно использовать винтовочные бракованные стволы.
• Револьвер не может быть оборудован устройством стрельбы самовзводом, иначе его меткость ухудшится.
• Первичная должна быть не ниже 300 м/с.
• У револьвера должна наличествовать отменная кучность стрельбы.
• Надо, чтобы устройство было простым и технологичным.
• Оружие должно быть надёжным, нечувствительным к грязи и плохим условиям эксплуатации, несложным в обслуживании.
• Гильзы должны экстрагироваться не одновременно, а поочерёдно.
• Прицельный механизм должен быть рассчитан так, чтобы траектория полёта пули могла пересечь линию прицеливания на дистанции 35 шагов.
• В барабан должно помещаться не менее семи зарядов.
• Патрон чтобы был с оболочечной пулей, латунной фланцевой гильзой и бездымным порохом.

Вообще самовзводную стрельбу и синхронное удаление стреляных гильз отвергли потому, что они усложняли устройство (это негативно влияло на надёжность и стоимость револьвера) и приводило к избыточному расходу боеприпасов.

К объявленному конкурсу и потенциальному колоссальному заказу проявили огромный интерес отечественные и зарубежные ваятели оружия. Было представлено несколько образцов пистолета Смита-Вессона, револьверы и автопистолеты. В финале серьёзную борьбу затеяли бельгийские оружейники Анри Пипер с образцом М1889 «Байяр» и Леон Наган с М1892. Кстати, современный пневматический пистолет «Наган Gletcher NGT» является точной копией модели, победившей в этом конкурсе.

Леон Наган переделал своё изделие под русский 7,62-мм калибр. Как и в 1883 году, он ликвидировал самовзводную стрельбу, испортив качество оружия в соответствии с притязаниями конкурса.

Всего было предложено два варианта - шести- и семизарядные револьверы. Модель Пипера была отвергнута из-за массивности и ненадёжности устройства. В конкурсе победил Леон Наган, вероятно, благодаря тому, что у него в русском военном ведомстве имелись давно установленные связи.

Наган за патент на револьвер заломил цену в 75 000 рублей. Он не смог получить эти деньги, так как ему отказали. Далее было назначено повторное состязание, но с более утончёнными условиями. Теперь, помимо параметров, предлагалась премия: двадцать тысяч рублей за устройство оружия и пять тысяч за конструкцию заряда. Кроме того, победитель должен был отдать своё детище в полную собственность правительства России, которое обретало право производить его и в своей стране, и за рубежом без каких-либо оплат изобретателю.

Пипер на конкурсе показал заново переработанные револьверы с уникальной автоматикой. Комиссия их сочла «малопригодными, но остроумными». Револьвер С. И. Мосина с шестью стволами также не был принят. Доводки в устройстве пистолета Нагана были менее существенными. Провели сравнительные испытания с 4,2-линейным оружием Смит-Вессона, и устройство было одобрено. Интересно, что после войсковых испытаний офицеры пожелали получить револьвер с двойным эффектом и самовзводной стрельбой.

Комиссия вернулась к самовзводному варианту образца, но не увидела его безоговорочную успешность, поэтому решила, что огнестрельное оружие Россиидолжно пополниться такими револьверами: самовзводным для офицеров, а для рядовых и унтер-офицеров - несамовзводным.

В устройство внесли несколько мелких изменений и утвердили его весной 1895 года. Кобура для «Нагана» этого образца была матерчатой. Она укомплектовывалась кожаным шнуром-тренчиком и шомполом для чистки оружия.

13 мая 1895 года указом Николая II «офицерский» и «солдатский» образцы пистолета «Наган» были приняты на вооружение армии России. Примечательно, что военным ведомством это оружие было в июне 1896 года официально принято на вооружение.

Модификации

Слишком хлопотно получать разрешение на нарезное оружие - необходимо немало кабинетов обойти. И многим это не под силу, поэтому люди обзаводятся пневматами. Но не будем отвлекаться и перечислим образцы удивительного револьвера «Наган». Вот они:

• Nagant M1910 - бельгийское оружие образца 1910 года. Имеет одновременную экстракцию стреляных гильз.

Боевые модели:

• Солдатский «Наган» - сногсшибательное оружие 20 века с ударно-спусковым несамовзводным устройством. Его производство прекращено в 1918 году.
• «Наган», созданный для офицерского состава, оборудован ударно-спусковым самовзводным устройством.
• Накануне Первой мировой карабины были изготовлены для пограничных войск в малом количестве: карабин с неотъёмным прикладом и стволом длиной 300 мм и револьвер со съёмным прикладом и увеличенным стволом до 200 мм.
• «Наган», созданный для командиров, является компактным вариантом револьвера, предназначенным для скрытого ношения. Его ствол уменьшен до 85 мм, а рукоять укорочена. Образец разработан в 1927 году. Его выпускали до 1932 года небольшими партиями. Всего изготовлено около 25 000 штук этих изделий. Данным образцом вооружали сотрудников ОГПУ и НКВД.
• Для разведывательно-диверсионных батальонов в 1929 году был создан оборудованный аппаратом бесшумной стрельбы «БРАМИТ», исключающим появление пламени. Разработан братьями И. Г. и В. Г. Митиными.
• Nagant wz. 30 - оружие, созданное Наганом в 1895 году, изготовлено поляками. С 1930 по 1939 год его серийно производили в городе Радом на оружейном заводе. Всего Польша выпустила 20 000 штук револьверов «Наган» двух образцов: Ng wz.30 и Ng wz.32.

Спортивные модели - это оружие 20 века

Вот эти чудесные изделия:

• Учебный револьвер Нагана-Смирнского для тренировок, разработанный в 1926 году. Его конструктором является А. А. Смирнский. С 1925 по 1939 год этих изделий изготовлено 3 500 штук под 5,6-мм заряд кольцевого воспламенения.
• Револьвер «Наган» для спорта создан в 1953 году. Его конструктором является В. А. Парамонов. Этот образец выпускался с 1956 по 1966 год. Всего было изготовлено 8 220 штук МЦ-4 и МЦ-4-1.
• ТОЗ-36 - спортивное оружие образца 1962 года. Эту модель сконструировал Е. Л. Хайдуров.
• ТОЗ-49 - пистолет образца 1972 года, изготовлен для спорта. Его сконструировал Е. Л. Хайдуров. Имеет укороченный барабан под укороченный патрон 7,62Х26мм.
• ТОЗ-96 является экспортным вариантом ТОЗ-49 под заряд.32 S&W Long Wadcutter. Изготавливается с 1996 года.

Спортивно-охотничьи модели

А теперь рассмотрим оружиеследующих образцов:

• Карабин КР-22 «Сокол» является конверсионным образцом под заряд.22 LR. Этот револьвер «Наган» оборудован стволом, удлинённым до 500 мм, деревянным цевьём и деревянным неотъёмным прикладом. Это изделие весит 2 кг. Изготавливать его начали в 2010 году.
• Пистолет «Гром» является конверсионной моделью, изготавливаемой украинской компанией ООО «СОБР». Этот спортивный пистолет под 4-мм заряд Флобера, создан для тренировок.

Гражданское оборонительное оружие

Что собой представляет «Наган» травматический и газовый? В начале 2000 годов были созданы несколько вариаций таких пистолетов, изготавливаемых путём изменения боевых «Наганов».

1. В России производят следующее оборонительное оружие: травмат Р1 «Наганыч» под заряд 9 мм Р. А. и ВПО-502 «Наган-М» под заряд 10Х32 мм Т, служебный травмат РС под заряд 10Х23 мм Т.
2. На Украине изготавливают газовые и травмат-пистолеты «Комбриг», «Скат 1Р», «Г-Наган», короткий «СКАТ 1Рк» и «Наган РФ».
3. В США изготавливают пневматический пистолет «Наган Gletcher NGT». Это газобаллонный двойник легендарного револьвера.

Благодаря криминалистическим требованиям, в устройстве оружия, стреляющего резиновыми пулями, появились изменения, запрещающие стрельбу боевыми зарядами.

Сигнальные (шумовые) модели

• ВПО-503 «Наган-С» («Блеф») - сигнальный пистолет под капсюль «Жевело». Изготавливается с лета 2006 года Вятско-Полянским заводом «Молот».

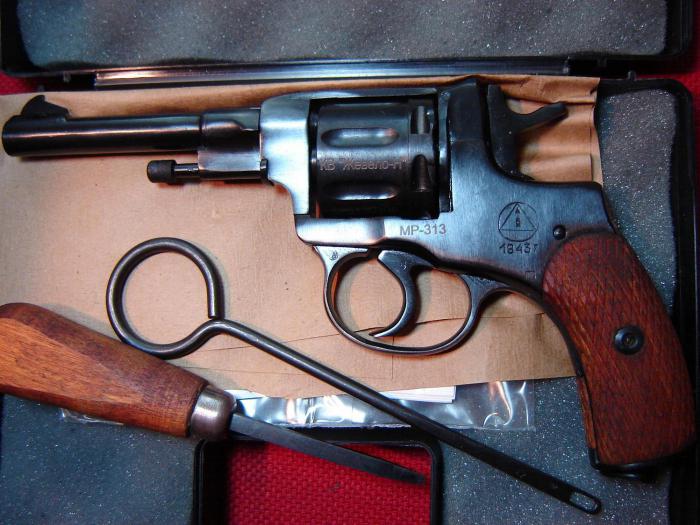

• «Наган МР-313»(Наган-07). В этом образце, по сравнению с «Блефом», изменено устройство заглушки ствола (у новой заглушки более продуманные очертания). Эта модель оснащена стволом меньшего диаметра, у неё отсутствует на рамке заводской номер, у казённой части ствола фрезерование рамки не произведено.

«Наган МР-313» оснащён барабаном, номер которого не сходится с номером на рамке. Втулки револьвера под «Жевело» не запрессованы в каморы, а вкручены в резьбу.

Интересно, что в 2008 году производство этих револьверов на «Молоте» свернули и перенесли на Ижевский оружейный завод.

• Р-2 - это под капсюль «Жевело», следующая модель после «Блефа» и МР-313. Производителем является Ижевский машиностроительный завод.

И последнее: если вы ленитесь получать разрешение на нарезное оружие (не многие любят волокиту), можно приобрести спортивный «Наган» под заряд Флобера. Эти изделия стреляют громко, великолепно защищают от бездомных собак, не требуют разрешения на покупку и ношение.

Часть 1. Главный револьвер Российской империи

В конце 19-го века в Российской империи, как и в других странах, в качестве основного оружия самообороны были широко распространены разнообразные револьверы. Так, на вооружении армии, полиции, Корпуса жандармов и Корпуса пограничной стражи состояли американские револьверы Смит-Вессон; кроме того, у жандармов и полиции имелись также английские служебные револьверы Веблей. Для продажи гражданскому населению ИТОЗ (Императорский Тульский оружейный завод) выпускал семизарядные карманные револьверы «Стрелец» - русские копии «велодога» под 5,75-мм патрон центрального воспламенения, и 6-мм револьверы типа «франсез» кольцевого воспламенения. Прилавки оружейных магазинов были переполнены как импортными револьверами, так и разномастными разнокалиберными «Антеями», «Витязями», «Ермаками» «Мужиками» и «Скифами» российского производства - зачастую это оружие было не высокого качества. Однако все это пестрое многообразие не устраивало армию, нуждавшейся в легком, но мощном и надежном многозарядном оружии, которое было бы способно стать основным для самых разных родов войск на долгие годы. И именно таким основным армейским револьвером, главным револьвером Российской империи, стал знаменитый впоследствии Наган, принятый на вооружение в 1895 году, и продолжающий использоваться до сих пор – уже 117 лет!

Заказ для армии Российской империи

к концу 19 века в связи с изобретением бездымного пороха и бурным развитием гражданской и военной техники, назрела острая необходимость в массовом перевооружении российской армии новым, в том числе и офицерским оружием. Поэтому в 90-е годы 19-го века были объявлены конкурсы на новую винтовку и револьвер для русского военного ведомства; призом для победителей этого конкурса являлся огромный госзаказ от Российской Империи на поставку оружия. Естественно, что наиболее известные оружейники мира поспешили принять участие в состязаниях. К поиску перспективных моделей была подключена комиссия во главе с генерал-лейтенантом Н. Г. Чагиным. Основные требования к новому армейскому револьверу заключались в следующем:

1. Большое останавливающее действие пули. Так как одним из основных видов войск была кавалерия, «убойность» оружия в то время определяли тем, что выстрел на эффективной дальности (до 50 шагов) должен был останавливать лошадь. Мне интересно, как это проверяли? Неужели, действительно стреляли в лошадь? Кроме того, «сила боя» должна обеспечивать пробивание четырёх-пяти дюймовых сосновых досок.
2. Небольшая масса оружия (0,82-0,92 кг).
3. Калибр, число, направление и профиль нарезов ствола должны совпадать с таковыми у трёхлинейной винтовки Мосина, тогда при изготовлении револьверов можно будет использовать бракованные винтовочные стволы.
4. Револьвер не должен быть оснащён устройством стрельбы «самовзводом», ибо он «вредно влияет на меткость».
5. Начальная скорость пули должна составлять не менее 300 м/с.
6. Револьвер должен обладать хорошей кучностью стрельбы.
7. Конструкция должна быть простой и технологичной.
8. Револьвер должен быть надёжен, нечувствителен к загрязнениям и плохим условиям эксплуатации, прост в обслуживании.
9. Экстрагирование гильз должно быть не одновременное, а поочерёдное.
10. Прицельные приспособления должны быть рассчитаны так, чтобы траектория полёта пули пересекала линию прицеливания на расстоянии 35 шагов.
11. Ёмкость барабана не менее 7 патронов.
12. Патрон с фланцевой латунной гильзой, оболочечной пулей и бездымным порохом.

Следует особо отметить отказ российского военного руководства от самовзводной стрельбы и одновременного экстрагирования стреляных гильз, а также конкретизацию ожидаемого калибра. Эти требования были вызваны желанием не усложнять конструкцию (что могло негативно сказаться на надёжности и стоимости револьвера), опасениями, что механизм самовзвода и механизм ускорения перезарядки приведут к «избыточному расходу боеприпасов», а так же сделают оружие слишком громоздким. Таким образом, основные недостатки Нагана, к которым сегодня придираются критики этого оружия - поочередное экстрагирование гильз и слишком малый для хорошего останавливающего действия калибр - были заложены в это оружие требованиями конкурса, которые Леону Нагану пришлось выполнять. Другими словами: что русские хотели, то и получили…

Почему же именно этого хотели российские военные руководители? Требования калибра в 7,62-мм объяснены самой комиссией: «калибр, число, направление, профиль нарезов ствола должны совпадать с таковыми у трёхлинейной винтовки Мосина, тогда при изготовлении револьверов можно будет использовать бракованные винтовочные стволы». То есть, здесь в первую очередь были соображения экономии. Но не только. Вся 2-я половина 19-го века проходила под знаком снижения калибра армейского оружия, что стало возможным после изобретения мощного бездымного пороха; это проделывали и с винтовками, и с револьверами во всех странах, получая значительный выигрыш в весе оружия и количестве носимого боезапаса. А так как рубеж 19-20 веков был относительно мирным, оружейникам не хватало боевого опыта, чтобы понять, когда же в этом процессе «затормозиться», чтобы «не перегнуть палку». Понятие останавливающего действия пули в этот период было еще очень размытым и не осознанным математически и биологически: недаром я заострил ремаркой внимание на требовании комиссии останавливать пулей лошадь! Что значит: «остановить лошадь»? Естественно, раненое животное, почувствовав боль, остановится или рванется назад. Но упадет ли оно? А если упадет, то через сколько секунд (минут)? Но это неразумное животное, не имеющее перед собой цели. А пораженный, но еще способный действовать человек, имеющий целью достать врага и уничтожить его?.. История полна примерами, на что способен даже умирающий уже человек…
Итак, в конце 19 века понятие останавливающего действия пули было еще мало осознанным. И потому в тех исторических условиях требования российской комиссии в первую очередь увеличения пробивной способности оружия, которое тогда обычно и понимали под «останавливающим действием», становятся достаточно логичными – ведь Наган действительно убивал, и убивал неплохо. А вот вопрос, успеет ли что-то предпринять против стрелка уже фактически убитый им враг до того времени, как умрет, пока еще никем не рассматривался.
По этому пути шли в то время военные ведомства почти всех стран. Исключение составляли буквально несколько государств, отличавшихся повышенным консерватизмом и приверженностью к традициям – в первую очередь это были Великобритания и США (кстати, воевавшие в конце 19 века больше всех, и потому имевшие возможность проверить воздействие на противника пуль разных калибров). Фактически только они сохранили к 20-му веку крупный калибр у своих револьверов, а последующий боевой опыт 1-й мировой войны показал уже всем, что именно этот упрямый консерватизм и оказался правильным. Однако в 1895 году этого еще никто не знал, и Россия просто шла в русле общей оружейной моды, стараясь при этом еще и сэкономить…

Вопросы экономии (в первую очередь) и надежности определили и требование поочередного экстрагирования отстрелянных гильз. Ведь подавляющее большинство револьверов мира в то время имели именно такой способ перезарядки. И в этом плане Наган был не хуже (но и не лучше) современных ему иностранных револьверов. Поневоле возникает вопрос: почему? Ведь до Нагана у России был на вооружении отличный для своей эпохи «переломный» револьвер Смит-Вессон с одновременным экстрагированием гильз. Почему же Россия в этом плане внезапно сделала «шаг назад»? Мое мнение: именно потому, что такой револьвер уже был на вооружении. Крупный калибр и механизм автоматического извлечения гильз делали это оружие слишком громоздким и тяжелым. В то же время военные очень критично относились и к новомодным откидным барабанам, указывая на их ненадежность, разбалтывание узла крепления при частой стрельбе. Важным считалось и влияние износа узлов на точность стрельбы. Опыт многолетней эксплуатации «Смит-Вессонов» показал, что со временем сложный механизм начинает преподносить проблемы, учащаются поломки, увеличиваются затраты на ремонт, да и стоимость производства технически сложного оружия намного выше, чем простого - опять вопрос традиционной для России экономии средств (при бездарных посторонних тратах…).

Откуда же взялся револьвер Нагана? Прародитель нашего Нагана и целого семейства его родственников появился на свет в городе Льеж (Бельгия) на «Fabrique d’armes Emile et Le"оn Nagant». Эта фабрика принадлежала братьям Леону и Эмилю Наганам. Правда, несмотря на громкое название, вначале «фабрика» была, по сути, небольшой мастерской по ремонту стрелкового оружия, которую братья Наганы основали в 1859 году. Ремонтируя чужие револьверы, они пришли к мысли создавать и собственные. Одна из первых моделей появилась в 1878 году - это был шестизарядный револьвер калибра 9 мм, которому выпала удача быть принятым на вооружение в бельгийской армии. Уже этот образец получил положительные отзывы военных, что способствовало известности марки фабрики Наган на мировом рынке и росту популярности ее продукции. Поэтому вскоре появилась новая версия - «Nagant М1883» (с УСМ одинарного действия) под швейцарский 7,5 мм патрон – он был принят на вооружение в армии Люксембурга и экспортировался в Швецию. Сами шведы с 1898 по 1905 год произвели 13 732 револьверов «Nagant М1887». Однако все эти «протонаганы» при всех их положительных качествах имели общий недостаток, свойственный в то время многим револьверам: пороховые газы прорывались в стыке между казенной части ствола и барабаном. Братья Наганы бился над проблемой больше десяти лет, после чего позаимствовали решение у другого льежского оружейника - Генри Пипера.
Вообще-то настоящим создателем знаменитого впоследствии револьвера был старший из братьев – Эмиль; но он вскоре ослеп и фактически отошел от дел. Поэтому усовершенствованием модели и коммерческим продвижением оружия на международном рынке занимался младший брат – Леон.

Итак, в соответствии с условиями конкурса на новый револьвер для России Леон Наган был вынужден убрать со своего револьвера «самовзвод» и снизить калибр, переделав оружие под русский калибр 7,62-мм; однако именно это обстоятельство позволило увеличить емкость барабана до семи зарядов. Основным противником Нагана на конкурсе был Генри Пипер с моделью револьвера М.1889 «Байярд», который больше остальных конкурсантов соответствовал требованиям комиссии. Это было внешне довольно массивное оружие калибра 8-мм с барабаном на 7 зарядов (как и требовал конкурс), который откидывался вбок для одновременного извлечения всех гильз; вес и начальная скорость пули этого оружия мне неизвестны (револьвер не получил распространения, и потому его ТТХ в доступные мне справочники не попали). Мне неизвестно, пытался ли Пипер уменьшить калибр своего револьвера и сделать барабан не откидывающимся, ведь исходные характеристики его револьвера не совсем соответствовали условиям, выдвинутым российской комиссией. Тем не менее, именно это оружие было главным конкурентом Нагана потому, что только эти два револьвера имели одинаковую особенность, привлекшую внимание комиссии и выдвинувшую их вперед по сравнению со всеми остальными претендентами «на лавры». Эта особенность – система обтюрации пороховых газов, решавшая проблемы прорыва газов между стволом и барабаном и повышения точности стрельбы. Данный недостаток был изначально присущ всем револьверам, он остается «бичом» револьверов даже сегодня; прорыв газов в щель между барабаном и стволом значительно снижает скорость пули и мешает стрелку целиться (а при неправильном хвате револьвера второй рукой способен серьезно повредить пальцы). Но Пиперу удалось решить эту проблему, заставив барабан в момент выстрела надвигаться на ствол; теперь все пороховые газы давили только на пулю, повышая резкость выстрела и максимально используя энергию патрона. Как и положено, Пипер запатентовал свое изобретение, что исключало использование этой системы другими оружейниками, но по истечении срока продлять его не стал. И тут его идеей воспользовались братья Наган; это и позволило Нагану стать основным конкурентом Пипера на конкурсе оружия для России.

(IMG:http://img1.liveinternet.ru/images/attach/c/6/91/851/91851761_06_nagan_vzveden_baraban_na_stvole.jpg)
Система обтюрации в действии: револьвер Наган взведен, барабан продвинут вперед и вплотную примыкает к стволу.

К сожалению, нигде не упоминается, какие еще револьверы, кроме Нагана и Пипера, участвовали в конкурсе. Были ли там новомодные американские Кольты и французские Лебели с выкидными барабанами? Однако даже если и были, условиям конкурса они однозначно не соответствовали ни по калибру, ни по технической простоте. Так что шансов на победу у них не было никаких.
Что же заставило комиссию выбрать для российской армии револьвер Нагана, а не Пипера? Думаю, причиной был целый ряд факторов. Во-первых, Леон Наган был лучше знаком русским, чем его конкурент (до этого Наган участвовал в конкурсе на российскую винтовку и получил награду от русского военного ведомства по результатам конкурса винтовок - премию 200 тысяч рублей золотом), Пипера же они видели впервые. Я не могу утверждать («не пойман – не вор»), но вполне допускаю, что уже разобравшийся в сущности чиновничьей машины Российского государства Леон Наган мог «всучить» кому-то взятку, повлиявшую на окончательное решение. Зато точно известно, что он начал "пробивать" свой револьвер по всем правилам бюрократической игры. Так, для рекламных целей Наган изготовил на своем заводе "для личного преподношения" в подарок "Его Величеству Государю Императору, Его Высочеству Великому Князю Михаилу Николаевичу и военному министру" несколько, как сейчас говорят, "презентационных" револьверов. И преуспел в этом. Справедливости ради следует сказать, что револьверы Нагана прошли очень жесткие испытания и доказали свою безотказность и надежность, в отличие от более капризного «Баярда». Во-вторых, Наган более удачно подогнал свое оружие под требования комиссии, чем Пипер, гордившийся собственным новаторством (я имею в виду выбрасывающийся барабан, усложнявший конструкцию). В-третьих, похоже, Наган был легче пиперовского «Баярда» (вес «Баярда» мне точно не известен, но даже на фото заметно, что револьвер Пипера массивнее). Мне кажется, был и четвертый фактор. Не смейтесь, если это покажется вам глупым, но, зная, что человек 19-го века смотрел на мир во многом иначе, чем мы сегодня, рискну предположить, что еще одним фактором, определившим победителя, была красота револьвера Нагана. Тогда люди целили красоту и эстетическое начало значительно выше, чем мы. И образованные офицеры, интеллигентные дворяне, не могли не обратить внимания на внешний вид конкурсантов. Наган – изящен и элегантен, как дворянин, «Баярд» - массивен и грубоват, как крестьянин. Угадайте, какое оружие должно было больше понравиться генералам и офицерам, входившим в комиссию?..

В общем, как бы там ни было, в итоге конкурса лучшим был признан револьвер Нагана. Правда, по многочисленным просьбам российских офицеров на втором этапе конкурса этому оружию был возвращен «механизм двойного действия». В итоге на вооружение русской армии поступило два варианта револьвера Нагана: офицерский двойного действия и солдатский одинарный (несамовзводный). Конструкция револьвера уже в русском варианте окончательно была утверждена весной 1895 года, а 13 мая этого же года указом Николая II револьвер Наган был принят на вооружение армии. По условиям контракта Россия должна была закупить в течение трех лет 20 тысяч револьверов, произведенных на фабрике «Леон Наган и Ко» в Люттихе (Льеж, Бельгия). Затем бельгийская сторона обязана была предоставить инструменты и лекала для запуска производства револьверов в России. Интересно, что если закупочная стоимость бельгийского револьвера составляла 30-32 рубля, то тульский «наган» стоил государству всего 22 рубля 60 копеек. Госзаказ на срок с 1895 по 1904 год составил 180 тысяч единиц оружия. По времени изготовление одного такого револьвера занимало 30 станко-часов.

ТТХ револьвера Наган образца 1895 г
Калибр 7,62 мм
Длина револьвера 234 мм
Длина ствола 114 мм
Вес без патронов 0,75 кг
Вес со снаряженным барабаном 0,837 кг
Начальная скорость пули 305 м/с (бельгийский патрон)
Емкость барабана 7 патронов
Патрон 7,62х39 мм
Прицельная дальность 50 м
Скорострельность неприцельная – 7 выстрелов за 3-4 сек.
Скорострельность прицельная – 7 выстрелов за 15-20 сек.

При стрельбе по пакету из 10 сосновых досок толщиной 25,4 см, на дальности 25 м пуля, выпущенная из револьвера Наган, пробивала 5 из них. На службе Наган отличался высокими служебно-эксплуатационными характеристиками, безотказностью и надежностью работы всех механизмов, в любых условиях, в том числе и в самых неблагоприятных.

Достоинства и недостатки Нагана

Теперь давайте разберемся: плох или хорош был Наган в момент своего появления? Если сравнить ТТХ Нагана с характеристиками револьверов, состоявших или принимавшихся на вооружение в 1895 году, сразу видно, что Наган – самый легкий и малогабаритный из всех современных ему армейских образцов основных стран мира. При этом он еще и самый мощный (по начальной скорости пули и пробивной способности). Правда, останавливающее действие калибра 7,62-мм не очень высокое, однако в то время этого еще не понимали и рассчитывать не умели (это же 19-й век, а ведь даже в наши дни данная проблема еще не решена окончательно и однозначно). К тому же офицерский Наган, благодаря самовзводному механизму, скорострельнее большинства револьверов, состоявших в то время на вооружении европейских стран. Что касается скорости перезарядки – Наган в этом был равен большинству револьверов своего времени, реально уступая в данной области только новейшим: британскому Веблею, французскому Лебелю и американскому Кольту «Нью-Арми». Причем в условиях реального боя, когда быстрая перезарядка револьвера является проблемой даже для системы с откидным барабаном или «переломной», Наган с его 7-ю зарядами несколько выигрывал перед остальными образцами с их 6-ю зарядами. Единственное оружие, превзошедшее в этой области Наган – австрийский Раст-Гассер с его 8-ю патронами в барабане, но он появился только через 3 года после Нагана и стал последним в истории армейским револьвером с поочередным заряжанием…
Ну и конечно, особенностью Нагана, его «фишкой», выделившей это оружие среди других конкурентов, была система обтюрации, которая заключалась в прижимании перед выстрелом барабана к стволу, а также особой формы патрона, в котором пуля полностью закрывалась гильзой. При выстреле края гильзы несколько «раздавались», закрывая собой щели и выступы, и давая возможность пуле беспрепятственно войти в ствол. Такая система позволяла использовать пороховые газы без потерь, усиливая выстрел и повышая его точность. По поводу рациональности такой системы до сих пор ведутся дебаты (за всю историю оружия она использовалась только в двух револьверах - экспериментальном Пипере «Баярд» и серийном Нагане). Одни утверждают, что обтюрация себя не оправдала, другие говорят, что это и есть главная «шедевральность» российского револьвера… Я не настолько силен в инженерном деле, чтобы аргументировано доказать правильность рассуждений той или иной стороны. Однако мне кажется, что если эта система не усложняла оружие и не мешала его работе (а она не мешала – это доказано историей боевого применения Нагана), то уже не столь важно, оправдала она себя «по-полной», или нет.
Таким образом, подводя итоги сравнению Нагана с его современниками, мы получаем оружие примерно на «четверку» по школьной системе баллов. Хороший на то время револьвер для не очень богатой (вернее, не умеющей распоряжаться своим богатством) страны. Да, конечно, конструкция Нагана уже не имела перспектив и возможностей для развития, в противоположность Кольту «Нью-Арми», который в чем-то превзошел Наган и стал прародителем целой серии револьверов нового типа. Однако не нужно забывать, что «Нью-Арми» 1892 года был не так хорош, как его потомки. Основным недостатком этой модели была ненадежная система фиксации барабана. Кроме того, барабан «Нью-Арми» на вращении, вместо того, чтобы прижимать поворотную серьгу барабана к рамке, работал на ее отрыв. В результате во многих образцах каморы барабана не совсем точно совпадали со стволом, отчего на пулях образовывались царапины и задиры, влиявшие на точность стрельбы. В Нагане же благодаря системе обтюрации эта проблема была успешно решена. Так что, по надежности конструкции и точности выстрела «отсталый» Наган заметно превосходил «передового» Кольта…
Однако все это было уже неважно. Буквально через год после принятия на вооружение Нагана «прозвенел первый звонок»: в Германии поступил в коммерческую продажу первый боеспособный серийный пистолет - Маузер С.96, еще громоздкий и неуклюжий, но уже превзошедший по своим характеристикам все без исключения армейские револьверы мира. В один миг все – даже еще только разрабатывавшиеся, еще «лежавшие в чертежах» – армейские револьверы устарели, стали анахронизмом (только консервативные военные тогда этого еще не поняли). Еще через 4 года великий Джон Мозес Браунинг выпустил великолепный, пока еще гражданский образец пистолета (Браунинг обр.1900 г.), в котором заложил основные черты современной компоновки этого оружия. Появление этого образца вызвало «пистолетный бум» во всем мире, и наиболее дальновидные офицеры разных армий уже тогда начали в частном порядке заменять свои барабанные Гассеры, Кольты, Лебели и Наганы на эти пистолеты. А в 1903 году появление новой версии Браунинга – полнокровного крупнокалиберного, но компактного армейского пистолета, да еще и с пристегивающейся кобурой-прикладом! – поставило окончательную точку в армейской биографии Его Величества Револьвера. И страны одна за другой начали переходить на пистолеты; правда, процесс этот оказался довольно долгим…

Официально новый револьвер был принят на вооружение в 1895 году и практически сразу завоевал любовь в русской армии: по своим боевым характеристикам и надежности он намного превосходил состоявший тогда на вооружении револьвер системы Смит-Вессон, а уж размеры и вес нового револьвера вовсе были вне конкуренции. Его первое боевое применение российской армией произошло в 1900-1901 годах, когда Русский экспедиционный корпус принял участие в подавлении так называемого «боксерского восстания» в Китае. История даже сохранила имя человека, который первым выстрелил по противнику из русского Нагана. Им оказался командир сводной роты 12-го Сибирского полка поручик Станкевич: при взятии сильно укрепленной крепости он одним из первых ворвался в расположение врага и застрелил двух нападавших на него китайских солдат. А всего в руках русских бойцов Наган с честью прошел пять войн и огромное количество вооруженных конфликтов.
Как мы помним, по условиям контракта Россия должна была в течение трех лет закупить 20 тысяч револьверов, произведенных на фабрике «Леон Наган и Ко» в Люттихе (Льеж, Бельгия). Затем бельгийская сторона обязана была предоставить инструменты и лекала для запуска производства револьверов в России. В связи с этим в 1897 году вышел указ о закупке американских и английских станков для установки на Императорском Тульском оружейном заводе. В 1898 году российское производство Нагана началось, а уже к июню 1901 г. в Туле было выпущено 90 тысяч револьверов отечественного производства, причем по более низкой цене (22 рубля 60 копеек против 32 рублей у бельгийцев). Вообще-то госзаказ на десятилетие (с 1895 по 1905 год) составил 180 тысяч единиц оружия; однако начавшийся финансовый кризис и связанная с ним нехватка средств привела к резкому сокращению ассигнований Военному министерству, и как следствие, к снижению производства оружия в 1903 году. Но когда началась Русско-Японская война, тульским оружейникам было предписано срочно изготовить еще 64 830 Наганов; правда, до конца войны удалось выпустить лишь 62 917 единиц.
Уже в русско-японской войне Наган не раз успешно применялся в бою. Так, например, в августе 1904 года совершил свой подвиг капитан 2-го ранга Александр Васильевич Лебедев, командир крейсера «Забияка». Во время обороны Порт-Артура он сошел со своей командой на берег для отражения японского штурма. Защищая порученный ему форт, кавторанг Лебедев с саблей в одной руке и Наганом в другой на глазах сослуживцев уничтожил 20 атакующих японских солдат прежде, чем был убит прямым попаданием артиллерийского снаряда. А под Вафангоу именно Наган спас жизнь унтер-офицеру Приморского драгунского полка Аввакуму Волкову. Направленный в разведку под видом китайского крестьянина, Волков при возвращении с полученными сведениями натолкнулся на японский конный разъезд численностью до взвода солдат. Японцы по каким-то признакам поняли, что перед ними не китаец и попытались захватить разведчика. Аввакум выхватил из-за пазухи подаренный ему командиром полка офицерский Наган, застрелил командира разъезда и шестерых японских гусар; прежде чем остальные опомнились, вскочил на одного из освободившихся коней и ускакал к своим под запоздалыми пулями врагов…

Однако героизм рядовых бойцов не мог компенсировать многочисленные ошибки высшего командования. Окончание позорно проигранной войны поставило финансы императорской России на грань краха, и Тула вновь сократила выпуск оружия. Пытаясь сохранить квалифицированные кадры, Главное артиллерийское управление в 1908 г. разрешило Тульскому заводу, до сих пор работавшему только на Главное артиллерийское управление, изготавливать револьверы по частным заказам воинских частей и других ведомств, которые сами оплачивали производство оружия для них. Таким образом, с 1908 по 1910 г. было изготовлено 38 133 офицерских и 5 202 солдатских Нагана. Интересно, что в это время новым армейским револьвером заинтересовалась и российская полиция; полицейские управления многих городов обращались к руководству с просьбами разрешить им заказывать Наганы для замены устаревших Смит-Вессонов. А вскоре револьверы Наган появились и на прилавках оружейных магазинов: это был еще один способ финансирования оружейного предприятия без участия государственных средств. Правда, гражданскому населению Наганы продавались в «ослабленном» виде – в них отсутствовала система обтюрации (барабан в момент выстрела не насаживался на ствол). Стоили такие револьверы от 25 до 30 рублей (примерно половина месячного жалования колежского секретаря или подпоручика армии), за сотню патронов к Нагану брали 8 рублей 50 копеек.
Только опасность новой войны заставила правительство вновь увеличить финансирование военных заказов, и в 1910 – 1913 гг. армия получила еще 175 589 револьверов. Однако впереди было новое испытание. В то время во многих странах началась разработка принципиально нового оружия – автоматических пистолетов. Если поначалу Наганы выигрывали за счет простоты и надежности, то вскоре быстро развивавшиеся самозарядные пистолеты заставили их потесниться на оружейных рынках благодаря своему бесспорному преимуществу в скорострельности. Пришлось и в России обсуждать проблему замены револьвера подобным пистолетом. Сторонники нового оружия обоснованно указывали на медленное перезаряжание Нагана, некоторые еще ссылались на неудобство ношения револьвера из-за выступающего барабана.
Однако проблема замены личного оружия оказалась куда сложнее, чем представлялось. Ведь не было никакой гарантии что, истратив колоссальную сумму на разработку и налаживание производства, удастся окупить ее преимуществами пистолета. Военные специалисты приводили, казалось, вполне разумные возражения. Прежде всего, они касались быстроты перезарядки и скорострельности. В условиях скоротечного боя емкости 7-зарядного барабана в Нагане будет вполне достаточно, считали они, и вряд ли, расстреляв патроны, кто-то успеет перезарядить оружие. Это относится и к любому автоматическому пистолету. Таким образом, у российского руководства возобладало мнение, что быстрота перезарядки столь важная для винтовок, у короткоствольных образцов не является решающим фактором – на первый план выступает емкость барабана или магазина. В результате не очень значительная разница в боевых характеристиках револьверов и ранних пистолетов при более высоких служебно-эксплуатационных качествах первых и многочисленных еще конструктивных недостатках вторых убедили Главное артиллерийское управление, что необходимости замены Наганов нет. Однако офицерам разрешили приобретать пистолеты за свой счет. На том дискуссию и прекратили.

Между тем русские оружейники стремились расширить возможности Нагана. Так, в 1912 – 1913 гг. для отдельного корпуса пограничной стражи выпустили некоторое количество револьверов с удлиненными до 300 мм стволами и деревянным прикладом. Это оружие предназначалось для конных пограничников и позволяло вести прицельную стрельбу на дистанцию до 100 м. Однако большие размеры (общая длина почти 700 мм), невысокая убойная сила (на значительной дистанции) легкой револьверной пули и все та же «мешкотность» перезарядки побудили отказаться от удлиненного Нагана. Тогда же разработали вариант револьвера со стволом длиной 200 мм и съемным деревянным прикладом для вооружения нижних чинов в технических войсках (пулеметчиков, связистов, телеграфистов, саперов), которым раньше выдавали и винтовки, и револьверы. Но и эту модель сочли неприемлемой.

К лету 1914 г. русская армия была почти полностью оснащена современным короткоствольным оружием. На 20 июля в ней имелось 424 434 Нагана всех модификаций (вместо 436 210, положенных по штату). Боевые потери собирались восполнять силами государственных заводов, но уже в первый год войны эти расчеты были опрокинуты – войска стали ощущать недостаток всех образцов оружия. Военному ведомству пришлось закупать его за границей и спешно реконструировать свои предприятия. Для увеличения выпуска оружия срочно закупили новые станки в США и Великобритании, а также реквизировали необходимое оборудование на частных предприятиях. Переоснащение Тульского оружейного позволило увеличить выпуск Наганов. До войны предусматривали выпуск в объеме 60 тысяч ежегодно; но благодаря усилению мощностей в 1914 г. армия получила 76 тысяч, а в 1915 – 131,8 тысяч Наганов. Всего же в 1914 – 1917 гг. было произведено 474,8 тысяч револьверов, то есть больше, чем за предыдущие 15 лет. Причем в подавляющем большинстве производились револьверы с самовзводом. Ведь в царской России «офицерские» и «солдатские» Наганы выпускались в примерном соотношении 8-10 к 1-му. Дело в том, что револьвер должен был иметь каждый российский офицер, причем не только армейский, но и флотский. Подавляющее же большинство солдат вооружалось винтовкой, револьверы выдавались в основном солдатам, обслуживающим тяжелое оружие или громоздкую технику, в работе с которыми винтовка мешала. Обычно это были 1-е номера станковых пулеметов, телеграфисты и телефонисты, 1-е и 2-е номера орудийных расчетов в артиллерии, мотоциклисты, водители и пулеметчики бронеавтомобилей. Насколько мне известно, «солдатские» Наганы имели еще и вахмистры кавалерии, а также знаменосцы и горнисты.
Первая мировая война была войной тяжелого оружия; «главную скрипку» в ней играли крупнокалиберные орудия, пулеметы, броневики, танки и аэропланы. Тем не менее, и легкий короткоствольный Наган так же не раз играл свою роль в бою, спасая жизни своих владельцев. Так, например, в августе 1914 г на Юго-Западном фронте у деревни Ярославицы в конном бою отличился командир эскадрона 10-го Гусарского Ингерманландского полка поручик Барбович. Во время сабельной схватки он попал в тяжелое положение: русского гусара окружили сразу несколько австрийских кавалеристов; понимая, что сейчас его просто изрубят, поручик отбросил прочь свою шашку и выхватить револьвер. В течение секунды два убитых австрийца упали со своих лошадей, а еще двое подняли руки вверх, сдавшись на милость храброго русского офицера.

Октябрьская революция и последовавшая за ней гражданская война открыли новую страницу в истории Нагана. Наган стал самым известным революционным оружием, а в русском языке фамилия оружейника стала именем нарицательным, и Наганом называли теперь вообще любой револьвер. В годы разрухи его производство заметно сократилось; тем не менее, с 1918 по 1920 год было выпущено еще 175 115 револьверов Нагана.
В годы маневренной Гражданской войны, изобиловавшей кавалерийскими стычками и внезапными нападениями с близкой дистанции, роль короткоствольного оружия заметно возросла. И Наган среди «короткостволов Гражданской» был самым массовым и популярным образцом. Правда, благодаря кинематографу у нас прижилась легенда, что наиболее любимым оружием комиссаров и прочих революционеров являлся знаменитый харизматичный Маузер С.96, однако на самом деле многие разбиравшиеся в оружии участники войны предпочитали разнообразным пистолетам, распространившимся за годы войны по России, более надежный и неприхотливый револьвер. Ведь в условиях маневренной полевой войны, когда зачастую было невозможно вычистить запыленное и заляпанное грязью оружие (а часто – и из-за отсутствия оружейного масла) новомодные пистолеты то и дело отказывали, Наган же стрелял в любых условиях. В этом плане очень показателен случай, произошедший с комдивом из 1-й Конной армии Окой Городовиковым. В феврале 1920 г на берегу реки Маныч волей случая он оказался один против полуэскадрона белых кавалеристов. Городовиков схватился за Маузер С.96 и попытался отстреливаться, но тот молчал: на морозе замерзла смазка! Тогда Ока Иванович выхватил Наган; револьвер заработал, несмотря на мороз. Городовиков застрелил трех казаков и благополучно оторвался от преследователей …

Правда, по целому ряду понятных причин качество произведенных в годы Гражданской войны револьверов заметно снизилось. Качество и патронов и револьверов неизбежно постепенно снижалось еще на протяжении Первой мировой войны. Недостаток запасов вынуждал снаряжать часть патронов дымным («бурым ружейным») порохом. Однако в годы Гражданской войны дело стало совсем плохо: рост производства шел почти целиком за счет качества. Особенно упало качество патронов – из-за экономии материалов навеска даже дымного пороха была уменьшена, что значительно снизило мощь выстрела; плохо изготовленные капсюли начали давать частые осечки.
Только этим можно объяснить пусть нечастые, но все же являющиеся фактом случаи отказа Нагана, Так, во время подавления Антоновского мятежа в 1921 году комбриг Григорий Котовский трижды стрелял из Нагана в атамана Ивана Матюхина, и – дело невероятное для этого оружия! – подряд три осечки… При этом Котовский держал в руке новенький Наган, только что присланный с завода, произведенный в неразберихе, штурмовщине и бесконтрольности Гражданской войны. Револьверы, выпушенные в царское время, такого себе никогда не позволяли. Недаром М. В. Фрунзе позже вспоминал: «Качеству Нагана производства военного времени мы не особенно доверяли, и каждый командир предпочитал изделия до 1914 г.». Восстановить нормальный уровень производства удалось лишь в середине 20-х годов, но это уже совсем другая страница в истории знаменитого револьвера...

В конце XIX века Российская империя приступила к массовому перевооружению своей армии. В качестве основного образца стрелкового оружия была выбрана «Трёхлинейная винтовка образца 1891 года». Штатным револьвером служила морально устаревшая к тому времени модель 4,2-линейного (10,67-мм) револьвера системы Смита-Вессона III образца 1880 года. К поиску перспективных моделей была подключена Комиссия для выработки малокалиберного ружья во главе с генерал-лейтенантом Н. Г. Чагиным. Основные требования к новому армейскому револьверу заключались в следующем:

• Большое останавливающее действие пули. Так как одним из основных видов войск была кавалерия, то выстрел на эффективной дальности (до 50 шагов) должен останавливать лошадь.
• «Сила боя» должна обеспечивать пробивание четырёх-пяти дюймовых сосновых досок.
• Небольшая масса (0,82-0,92 кг).
• Калибр, число, направление, профиль нарезов ствола и т. п. должны совпадать с таковыми у трёхлинейной винтовки образца 1891 года, тогда при изготовлении револьверов можно будет использовать бракованные винтовочные стволы.
• Револьвер не должен быть оснащён устройством стрельбы самовзводом, ибо он «вредно влияет на меткость».
• Начальная скорость пули должна составлять не менее 300 м/с.
• Револьвер должен обладать хорошей кучностью стрельбы.
• Конструкция должна быть простой и технологичной.
• Револьвер должен быть надёжен, нечувствителен к загрязнениям и плохим условиям эксплуатации, прост в обслуживании.
• Экстрагирование гильз должно быть не одновременным, а поочерёдным.
• Прицельные приспособления должны быть рассчитаны так, чтобы траектория полёта пули пересекала линию прицеливания на расстоянии 35 шагов.
• Ёмкость барабана не менее 7 патронов.
• Патрон с фланцевой латунной гильзой, оболочечной пулей и бездымным порохом.
• Отказ от самовзводной стрельбы и одновременного экстрагирования стреляных гильз был вызван мнением, что, во-первых, они усложнят конструкцию (что негативно скажется на надёжности и стоимости револьвера), а во-вторых, приведут к «избыточному расходу боеприпасов».

Объявленный конкурс и потенциальный гигантский заказ вызвал огромный интерес у отечественных и зарубежных производителей оружия. Было представлено несколько модификаций существующего револьвера Смита-Вессона, револьверы и автоматические пистолеты. Основная борьба развернулась между бельгийскими оружейниками Анри Пипером с моделью револьвера М1889 «Байяр» и Леоном Наганом с М1892.

Леону Нагану пришлось переделать револьвер под русский 7,62-мм калибр и, как и в 1883 году, исключить возможность самовзводной стрельбы, ухудшив характеристики оружия в соответствии с требованиями конкурса. Было представлено два варианта - 6- и 7-зарядные револьверы. Револьвер Пипера был отвергнут из-за большой массы и ненадёжности конструкции. Победа в конкурсе Леона Нагана была, вероятно, во многом обусловлена тем, что у него в российском военном ведомстве уже были давно установленные связи.

За патент на револьвер Наган запросил 75 000 рублей, в чём ему в конечном итоге было отказано и был назначен повторный конкурс с новыми уточнёнными условиями. В них помимо характеристик оговаривалась премия: 20 000 рублей за конструкцию револьвера и 5 000 за конструкцию патрона; кроме того, победитель «отдавал своё изобретение в полную собственность русского правительства, которое получало право изготавливать его как у себя в стране, так и за границей, без какой-либо приплаты изобретателю». Пипер представил на конкурс заново переработанные револьверы с оригинальной автоматикой, которые комиссия сочла «остроумными, но не практичными». Шестиствольный револьвер С. И. Мосина был также отвергнут.

Доводки в конструкции револьвера Нагана были менее значительными и после сравнительных испытаний с 4,2-линейным револьвером Смит-Вессона конструкция была одобрена. По результатам войсковых испытаний участвующие в них офицеры высказали настойчивое желание получить револьвер двойного действия с возможностью самовзводной стрельбы. Вернувшись к самовзводному варианту револьвера, комиссия и его не сочла полностью удовлетворительным, поэтому было принято решение принять на вооружение русской армии револьверы двух образцов: самовзводный офицерский и несамовзводный - для унтер-офицеров и рядовых.

После внесения ряда мелких изменений конструкция была утверждена весной 1895 года. 13 мая 1895 года указом Николая II «солдатская» и «офицерская» модели револьвера Нагана были приняты на вооружение русской армии, однако по военному ведомству револьверы были официально приняты на вооружение в июне 1896 года, приказом военного министра № 186.

Контракт предусматривал в течение последующих трёх лет поставку 20 000 револьверов образца 1895 года. Бельгийская сторона также была обязана по контракту оказать помощь в постановке производства револьверов на Императорском Тульском оружейном заводе. Конструкция револьвера русского производства подверглась небольшой модернизации: затылок рукояти выполнялся цельным (а не разрезным, как в бельгийском варианте), была упрощена форма мушки. Подверглась усовершенствованию и технология производства. Заказ на пять лет (с 1899 по 1904 год) составил 180 000 единиц.

За 20 тыс. выпущенных револьверов Наган получил более 600 тыс. руб. золотом. Один бельгийский «Наган» обходился в 30–32 руб. Для сравнения, цена французского револьвера М1892 составляла 60 франков (15 руб.). После начала производства «Нагана» в России он обходился казне в 26 руб. (что соответствовало 17 руб. 33 коп. до реформы 1897 г.). В дальнейшем руководство военного ведомства поставило задачу снизить стоимость револьвера аж до 20 руб. Иными словами «нагановская дешевизна» очередная легенда. «Наганы» бельгийского производства появляются в России и в коммерческой продаже, причём по цене всего 25 руб. (это соответствует 16,67 руб. до реформы 1897 г.). Нельзя забывать, что в эту сумму входит и торговая наценка магазина. Иными словами бельгиец «впаривал» Российской Императорской Армии свою продукцию фактически по двойной цене.

Конструкция револьвера Наган

Рассмотрим конструкцию револьвера Нагана. Корпус револьвера составной, состоит из ствола и рамки, которые прочно соединены друг с другом винтовым соединением, шомпола в шомпольной трубке, съёмной боковой крышки и спусковой скобы. Ствол ступенчатый, имеет цилиндрическую форму. В надульной части ствола имеется массивный уступ, который является основанием мушки, мушка закреплена в пазу «ласточкин хвост». Канал ствола нарезной с четырьмя правосторонними нарезами. Казённая часть ствола имеет резьбу для соединения с рамкой, на казенной части так же имеется шейка и поясок с вырезом для присоединения шомпольной трубки.

Шомпольная трубка надевается на шейку ствола и вращается на ней, как на оси. Вращение шомпольной трубки ограничивается в пределах перемещение прилива в вырезе пояска ствола. В шомпольной трубке располагается шомпол (длинный стержень с головкой, продольным и поперечным пазами) со стопором, который представляет собой пружину, прикрученную с помощью винта к шомпольной трубке. В боевом положении шомпол убирался внутрь рамки и барабана, а зуб стопорной пружины входил в его поперечный шомпола. В положении для разряжания шомпол вместе с шомпольной трубкой был повёрнут вправо до упора и вставал соосно с разряжаемой каморой барабана.

Рамка револьвера Наган замкнутая, представляет собой фрезерованную деталь сложной геометрической формы, в которой имелось много запрессованных осей для крепления других деталей оружия. Верхняя передняя часть рамки имеет резьбовой отверстие для накручивания ствола. Рукоятку револьвера образовывала задняя изогнутая часть рамки, съёмная боковая крышка и деревянные щёчки с прокладкой. Боковая крышка прикручивалась к рамке соединительным винтом. В центральной части рамки имеется окно прямоугольной формы для размещения барабана. Детали ударно-спускового механизма размещены в рукоятке и задней части рамки. В верхней части рамки имеется прицельная прорезь. Спусковая скоба расположена с нижней части рамки и соединена с ней при помощи, запрессованной в рамку оси, и винта.

Барабан имеет семь камор для размещения патронов. Наружная поверхность барабана имеет долы, семь выемок для заднего выступа спускового крючка и семь гнезд для зубца дверцы. Для взаимодействия с собачкой, на заднем торце барабана имеется храповое колесо, выполненное заодно с семью зубцами, а так же семь пазов для выступа открытой дверцы. Передний торец барабана имеет выточки, для размещения выступа ствола, при надвигании его на барабан. Ось барабана имеет профильную головку и устанавливается в отверстия рамки, удержание оси барабана происходит за счёт шомпольной трубки, установленной перед головкой оси барабана своим приливом.

Возвратное приспособление состоит из пружины и трубки барабана, расположенной в центральном канале барабана. Именно благодаря трубке барабан может перемещаться в горизонтальной плоскости вдоль оси.

Барабан имеет стопор, который представлял собой дверцу с осью-винтом и пружину дверцы с винтом. Дверца барабана располагается с правой стороны рамки револьвера и вращается на оси, закреплённой в проушинах дверцы и стойке рамки револьвера. Дверца может находиться в двух положениях, которые фиксируются пружиной. В закрытом положении она закрывала камору, расположенную напротив дверцы, не допуская выпадение патрона. При этом в выемку пояска барабана упирается зуб дверцы, не позволяя поворачиваться ему влево. При открытом положении дверца откидывается вправо-вниз, предоставляя свободный доступ к каморе барабана, при этом, в торцевые выемки барабана входил выступ дверцы и фиксирует его для заряжания и разряжания.

Револьвер Наган имеет ударно-спусковой и запирающий механизмы, которые состоят из боевой пружины, казённика, спускового крючка с собачкой, ползуна, курка с шатуном. Казённик располагается в задней стенке окна рамки в специальном гнезде рамки и поворачивается в нем на оси, которая запрессована в рамку. Массивная головка казённика находится в гнезде и упирается в донце гильзы патрона, а выступ казенника, взаимодействующий с ползуном, направлен книзу. Головка казённика имеет канал для прохода бойка курка с наклонными вперёд вниз стенками и скос для упора ползуна. В пазах рамки и крышки ползун двигается вертикально и имеет сверху канал для прохода курка: нижняя часть канала скошена; хвостовая часть ползуна имеет выемку для коленчатого рычага спускового крючка; скос воздействует на выступ казённика.

В собранном револьвере ползун помещается сзади казённика и при движении вверх стенкой паза для курка надавливает на скос казённика, заставляя его повернуться, и встаёт за тыльной поверхностью головки казенника. При повороте казённика его головка подаётся вперед, и когда револьвер заряжен, надавливает на донце патрона, сжимает возвратную пружину барабана, продвигает (совместно с собачкой) весь барабан вперёд, при этом гильза своим дульцем входит в патронник ствола, а пенёк ствола попадает в выточку на переднем торце барабана, что препятствует прорыву пороховых газов при выстреле. Двигаясь вниз, ползун освобождает казённик, затем его скос действует на выступ казённика, поворачивая казённик и отводя его от барабана. Барабан, освободившись от казённика по мере опускания ползуна, возвращается назад под действием своей возвратной пружины и переднего зуба спускового крючка. Дульце гильзы выходит из патронника ствола, после чего барабан может свободно поворачиваться для следующего выстрела.

Спусковой крючок - сложной формы, размещён снизу в гнезде рамки и поворачивался в ней на оси, которая запрессована в правую стенку рамки, спусковой крючок имеет хвостовик, коленчатый выступ, предназначенный для взаимодействия с ползуном, выступ для ограничения поворота, шептало для удержания курка во взведённом положении, овальную головку для действия на шатун курка. Для помещения стержня собачки имеется отверстие, а для размещения нижнего пера боевой пружины - выемка. Собачка помещается на спусковом крючке с левой стороны и имеет стержень для соединения со спусковым крючком. Стержень имеет срезанный конец для упора нижнего пера боевой пружины. В собранном револьвере коленчатый выступ спускового крючка входит в выем ползуна, заставляя последний двигаться при повороте спускового крючка.

При нажатии на спусковой крючок ползун поднимается вверх, а при освобождении от нажима опускается вниз. Собачка, проходя через сквозной паз задней стенки окна рамки, своим носиком зацепляется зубцами храпового колеса барабана. При нажатии на спусковой крючок собачка заставляет барабан вращаться на 1/7 часть оборота и одновременно продвигаться вперед, а при освобождении спускового крючка собачка перескакивает на следующий зубец храпового колеса. Собачка препятствует барабану своим храповым сцеплением поворачиваться влево как при нажатом, так и при отпущенном спусковом крючке. При нажатии спускового крючка его задний выступ входит в выемку пояска барабана и, упираясь в его стенку, ограничивает поворот барабана вправо. Таким образом, при освобожденном спусковом крючке барабан находится в заднем положении и может свободно поворачиваться вправо. От вращения влево барабан стопорится сначала зубом дверцы, а затем и носиком собачки. При нажатом же спусковом крючке в момент выстрела в переднем положении он полностью застопорен.

Револьвер Наган имеет открытый курок, состоящий из следующие частей: качающегося на штифте бойка, спицы взведения, подпружиненного шатуна для самовзвода и срыва курка, боевого взвода, уступа для сжатия боевой пружины, срезанной площадки для упора верхнего пера боевой пружины и хвостовика для закрывания сверху гнезда рамки для курка. Курок помещается на правой стенке рамки позади ползуна и поворачивается на оси, которая запрессована в стенку рамки. Боёк курка проходит через сквозные гнезда ползуна, казённика и рамки. Шатун помещается над овальной головкой спускового крючка и взаимодействует с ней, боевой взвод находится ниже шептала. V-образной формы боевая пружина расположена внутри рукоятки револьвера и крепится к правой стенке рамки своим шипом, входящим в отверстие рамки.

Верхнее перо на своем конце имеет палец для действия на скошенную площадку курка и овальный выступ для взаимодействия с уступом курка.

Тонкий конец нижнего пера боевой пружины в собранном револьвере размещается в выемке спускового крючка. Воздействуя на срез стержня собачки, тонкий конец нижнего пера заставляет спусковой крючок поворачиваться и занимать переднее положение с опущенной книзу собачкой, а собачку поворачиваться и плотнее прижиматься к храповому колесу барабана. Нижнее перо также опирается на спусковую скобу. Верхнее перо своим пальцем надавливает на площадку курка, заставляя курок поворачиваться немного назад и отводить боек от капсюля; овальный выступ верхнего пера боевой пружины лежит под уступом курка, и взаимодействуя с ним при взведении

С 35 шагов (25 м) по пакету сухих сосновых досок, толщиной 2,54 см (один дюйм), расположенных на расстоянии 8 см одна от другой, наблюдается пробивание: 3 доски - 100 % пуль, 4 доски - 70 %, 5 досок - 25 %. Одна доска пробивается на расстоянии до 200 шагов (140 м).

Применение револьверов

Первое успешное боевое применение револьверов конструкции Нагана относится к 1900 году. Русский экспедиционный корпус принял участие в усмирении «восстания боксёров» в Китае. 3 июня 1900 года при овладении укреплением Таку, запиравшим устье реки Пейхо, командир сводной роты 12-го Сибирского полка поручик Станкевич, одним из первых ворвавшийся в расположение противника, застрелил двух нападавших китайских солдат.

Сокращение ассигнований военного ведомства с 1903 года привело к резкому снижению производства револьверов, и только начавшаяся Русско-японская война заставила правительство направить чрезвычайные кредиты на закупку вооружений. В 1905 году Тульскому заводу предписывалось изготовить 64 830 единиц револьвера образца 1895 года, но было выпущено всего 62 917 экземпляров. После войны финансирование программы перевооружения армии в очередной раз сократилось, и созданная в 1908 году межведомственная комиссия разрешила изготовление револьверов по заказам непосредственно войсковых частей.

Царское правительство начало готовиться к большой войне слишком поздно: «Большая программа по усилению армии» была объявлена лишь 7 июля 1914 года, за три недели до начала Первой мировой войны. В это время армии развитых стран начинают замену револьверов самозарядными пистолетами, лучшие образцы которых по боевым характеристикам (особенно в скорострельности, скорости перезаряжания и габаритах) превосходят револьверы. В России очередное перевооружение было признано нецелесообразным.

К 20 июля 1914 года в войсках по табелю насчитывалось 424 434 револьверов Нагана всех модификаций (из положенных по штату 436 210), то есть армия была обеспечена револьверами на 97,3 %, но уже в первых боях потери вооружения были значительными. Были приняты меры по реконструкции оружейной промышленности, и с 1914 по 1917 год было произведено 474 800 наганов.

Револьвер Нагана стал одним из символов русской революции 1917 года и последующей гражданской войны, а в дальнейшем слово «наган» стало нарицательным - в разговорной речи «наганом» часто называли любой револьвер, а иногда и самозарядный пистолет.

На вооружение РККА был принят только самовзводный («офицерский») вариант 7,62-мм револьвера Нагана обр. 1895 г., при этом технологическая документация в 1918 году была переведена на метрическую систему измерений. Во время гражданской войны Тульский оружейный завод продолжал выпуск револьверов - в период с 1918 по 1920 год было изготовлено 175 115 шт. (52 863 шт. в 1918 году, 79 060 шт. в 1919 году и 43 192 шт. в 1920 году). После окончания гражданской войны неоднократно поднимался вопрос о перевооружении РККА, однако даже после принятия на вооружение в 1930 году пистолета ТТ производство револьверов продолжалось.

В июне-июле 1930 года конструкция и технология производства револьвера подверглась небольшой модификации: прорезь прицела вместо треугольной стала полукруглой, мушку предполагалось сменить на прямоугольную, но затем была введена более сложная полукругло-усечённая её форма. Стоимость одного револьвера Нагана (с комплектом ЗИП) в 1939 году составляла 85 рублей.

Вплоть до начала Второй мировой войны производство револьверов и пистолетов на Тульском заводе поддерживалось примерно на одном уровне, с 1932 по 1941 год произведено более 700 000 револьверов. Преимущества пистолетов были вполне очевидны для руководства РККА, однако по ряду причин пистолет ТТ и 7,62-мм револьвер Нагана обр. 1895 г. выпускались параллельно. Одной из причин было мнение, что пистолет должен обязательно быть пригодным для стрельбы через амбразуры танка. Пистолет ТТ для этого явно не подходил, а новые модели пистолетов, имевшие не закрытый кожухом ствол, оказывались хуже ТТ. В 1941 году Тульский оружейный завод был эвакуирован в Удмуртию, в город Ижевск, где производство револьверов продолжилось, а в 1942 году была произведена частичная реэвакуация из Ижевска в Тулу.

В период с 1942 по 1945 год произведено более 370 000 револьверов. Револьвер состоял на вооружении РККА, Войска Польского, 1-го Чехословацкого корпуса, 1-й румынской пехотной дивизии имени Тудора Владимиреску, 1-й югославской пехотной бригады, французского истребительного авиаполка «Нормандия-Неман».

В военное время на производстве повысился процент брака - сказался недостаток квалифицированных кадров. Качество отделки револьверов военного выпуска было ниже, чем в мирное время. Боевое применение «Наганов» выявило его низкие боевые качества, тогда как конструкция этого образца устарела уже на момент принятия на вооружение. Самым заметным проигрышем в сравнении с самозарядными пистолетами была низкая практическая скорострельность, выражающаяся в большой потери времени на перезаряжание.

Трофейные польские и советские револьверы поступали на вооружение вспомогательных и охранно-полицейских формирований. В частности, полиции «генерал-губернаторства», отдельных подразделений войск СС, «восточных» формирований вермахта и подразделений вспомогательной полиции на оккупированной территории СССР.

После окончания войны 7,62-мм револьвер Нагана обр. 1895 г. был снят с вооружения советской армии и его производство было прекращено. Тем не менее, револьверы системы Нагана находились на вооружении милиции до середины 1950-х годов, а в системе военизированной охраны и системе инкассации - намного дольше. По меньшей мере до 2000 г. наганы использовались геологическими предприятиями. По нормам положенности Мингео СССР наганами вооружались начальники партий и экспедиций, главные и старшие геологи.

«Наган» - револьвер с достаточно мешкотным заряжанием, у старого «Смит-Вессона» этот процесс осуществлялся на порядок быстрее. Фактически оружие стало одноразовым, выпустил семь патронов, а перезарядить быстро его уже не можешь. Знаменитая обтюрация только усложнила револьвер и вынудила наладить производство более сложного и дорогого патрона. Кстати, сама идея обтюрации принадлежит отнюдь не Леону Нагану, её автор Генри Пипер. Единственный плюс нового револьвера - это обеспечение полной соосности камор барабана со стволом.

Можно задаться вопросом, если револьвер был таким плохим, то почему он так долго производился. В 1898 г. Николай II задал прямой вопрос Оружейному отделу, почему в России принят негодный револьвер, царя раздражало прежде всего «мешкотное» заряжание. Ответ был потрясающим, общий смысл сводился к тому, что револьвер плохой, но и у всех такие. Стена была непробиваема, складывается впечатление, что револьвер Нагана не могли не принять, а приняв и истратив 5 млн руб. на организацию производства, его уже не могли не производить.

Револьвер Нагана образца 1895 года, а также его модификации выпускали многие оружейные фирмы по всему миру. Среди них: бельгийские «Лепаж», «Байяр», «Франкот», немецкая «Энель» в Зуле, русский Императорский Тульский оружейный завод, испанская «Аризменди-Гоэнага», польская в городе Радом и другие.

В России 7,62-мм револьвер Нагана обр. 1895 г. были разрешены к использованию отдельными категориями сотрудников Министерства сельского хозяйства по меньшей мере до 2002 года, они были сняты с вооружения почтовых служащих в 2003 году, однако по состоянию на 2006 год продолжали находиться на вооружении военизированной охраны ФГУП «Охрана» МВД РФ, ведомственной охраны и инкассаторов. В декабре 1998 года револьвер Нагана был официально принят на вооружение Федеральной службы судебных приставов. Кроме того, «Наган» включен в перечень наградного огнестрельного оружия.

В Украине 7,62-мм револьвер Нагана обр. 1895 г. по состоянию на 6 августа 2008 года, на хранении министерства обороны имелось 60 000 револьверов «Наган» (50 тыс. исправных и 10 тыс. предназначенных к утилизации); по состоянию на 15 августа 2011 года, на хранении министерства обороны оставалось 15 000 револьверов «Наган». Однако, из этого количества от 32 до 40 тысяч револьверов на момент 2014 года находилось на хранении МВД и ещё некоторое количество - в СБУ. По состоянию на июнь 2014 года, оставались на вооружении железнодорожной охраны.

Модификации револьвера Нагана

Nagant M1910 - бельгийская модель обр. 1910 года с одновременной экстракцией стреляных гильз.

Боевые модификации

• «Солдатский» Наган - револьвер с несамовзводным ударно-спусковым механизмом, выпуск прекращен в 1918 году;
• «Офицерский» Наган - револьвер с самовзводным ударно-спусковым механизмом;
• Карабины - перед Первой мировой войной для пограничных войск были выпущены ограниченным количеством карабин с длиной ствола 300 мм и неотъёмным прикладом и револьвер с удлинённым до 200 мм стволом и съёмным прикладом. Эти образцы были разработаны и изготавливались в мастерской охотничьего оружия ИТОЗ как оружие для охоты, а не для Пограничной стражи, вопреки ряду источников.
• «Командирский» или «Укороченный» Наган - компактный вариант револьвера, предполагающий скрытое ношение, с уменьшенной до 85 мм длиной ствола и укороченной рукоятью. Укороченный Наган выпускался с 1924 по 1930 гг. Общее количество таких револьверов за данный период составляет около 25000 штук. Поступал на вооружение сотрудников ОГПУ и НКВД. Однако укороченные Наганы производились ещё до революции, для некоторых категорий сотрудников полиции, с 1912 по 1914 гг. в небольшом количестве.
• Кроме того, для разведывательно-диверсионных подразделений в 1929 году был разработан револьвер с глушителем, оснащенный прибором бесшумно-беспламенной стрельбы «БРАМИТ» системы братьев В. Г. и И. Г. Митиных.
• Nagant wz. 30 - револьвер Нагана обр.1895 г. польского производства, с 1930 по 1939 г. серийно производился на оружейном заводе в г. Радом, всего в Польше было выпущено 20 тыс. шт. револьверов «Наган» в двух модификациях: Ng wz.30 и Ng wz.32

Спортивные модификации

• Учебно-тренировочный револьвер Нагана-Смирнского образца 1926 года - конструктор А. А. Смирнский, в 1925-1939 гг. выпущено 3500 шт. под 5,6-мм патрон кольцевого воспламенения.
• Спортивный револьвер системы Нагана - модель 1953 года, имел утяжеленный ствол, несамовзводный ударно-спусковой механизм, регулируемые прицельные приспособления
• МЦ-4 - модель 1955 года с длиной ствола 147 мм, конструктор - В. А. Парамонов. Револьвер производился в 1956-1966 годы, всего было выпущено 8220 шт. МЦ-4 и МЦ-4-1.
• ТОЗ-36 - спортивный револьвер образца 1962 года конструкции Е. Л. Хайдурова.
• ТОЗ-49 - спортивный револьвер образца 1972 года, конструктор Е. Л. Хайдуров. Отличается укороченным барабаном под револьверный патрон 7,62×26 мм.
• ТОЗ-96 - экспортный вариант ТОЗ-49 под патрон.32 S&W Long Wadcutter, производится с 1996 года.

Конверсия в спортивно-охотничье оружие

• Карабин КР-22 «Сокол» - конверсионная модель под патрон.22 LR, представляет собой револьвер «наган» с удлиненным до 500 мм стволом, деревянным цевьём и неотъёмным деревянным прикладом. Масса карабина составляет 2 кг. Производство карабина было начато в 2010 году.
• Револьвер «Гром» - конверсионная модель производства украинской компании ООО «СОБР», спортивно-тренировочный револьвер под 4-мм патрон Флобера
• Конверсия в гражданское оружие самообороны
• В начале 2000-х годов на базе револьвера Нагана были разработаны несколько вариантов газовых и травматических револьверов, которые производятся путём переделки из боевых «наганов».
• В России гражданское оружие самообороны: травматические револьверы Р1 «Наганыч» под патрон 9 мм Р. А. и ВПО-502 «Наган-М» под патрон 10×32 мм Т, а также служебный травматический револьвер РС под патрон 10×23 мм Т.
• В Украине газовые и травматические револьверы «Скат 1Р», «Комбриг», «Г-Наган», «Наган РФ» и укороченный «Скат 1Рк».
• В соответствии с криминалистическими требованиями, в конструкцию «резинострелов» внесены изменения, исключающие возможность стрельбы боевыми патронами.

Сигнальные (шумовые) модификации

• ВПО-503 «Наган-С» («Блеф») - сигнальный револьвер под капсюль «Жевело», выпускается с лета 2006 года. Производитель - Вятско-Полянский завод «Молот» осуществляет переделку хранящихся на складах боевых револьверов. Конструкция револьвера исключает обратную переделку в боевое оружие (каморы барабана переделаны под калибр капсюля, ствол расточен, в казённую часть ствола вставлена заглушка). При этом внешний вид револьвера практически полностью сохранён. Все фабричные номера, клейма мастеров и контролеров также в сохранности. Револьвер разбирается и обслуживается обычным образом.
• МР-313 (Наган-07). Летом 2008 года началось свёртывание производства револьверов на «Молоте» и перенос производства на Ижевский оружейный завод. В МР-313, по сравнению с «Блефом», внесены изменения в конструкцию заглушки ствола (новая заглушка имеет более продуманную форму), ствол расточен под меньший диаметр, удалён заводской номер револьвера на рамке, фрезерование рамки у казённой части ствола не производится, номер барабана, а иногда и других деталей, не соответствует внутреннему номеру на рамке, втулки под «Жевело» не запрессовываются в каморы барабана, а вкручиваются в предварительно нарезанную в них резьбу. К револьверу прилагаются протирка и двухсторонняя отвёртка.
• Р-2 - сигнальный револьвер под капсюль «Жевело», следующая версия после «Блефа» и МР-313. Производитель - Ижевский машиностроительный завод. Особенности модели: в ствол револьвера с правой стороны через раму установлен штифт, который одновременно является заглушкой, место вставки заварено и зашлифовано; тем не менее, ствол выглядит аутентично, нарезы сохранены; барабан рассверлен, в нём установлены стандартные вставки под «Жевело»; в отличие от МР-313, номер барабана и номер на крышке соответствуют номеру на рамке; на крышку нанесены три новодельных клейма (на первом выпуске было больше); на барабане и обратной стороне рамки новых клейм нет..

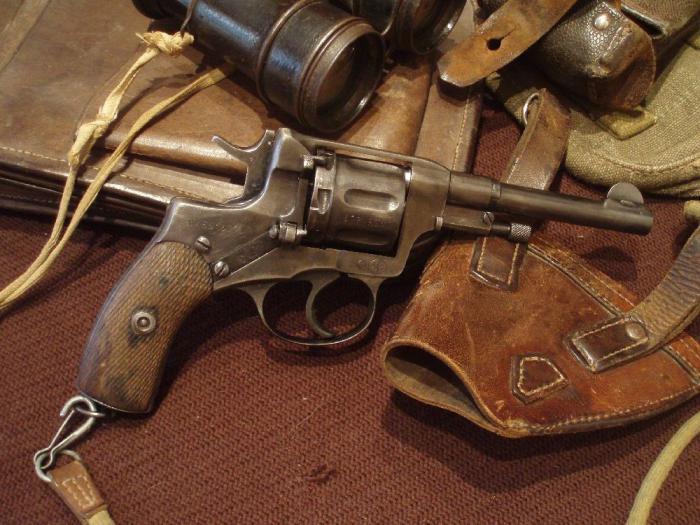

Технические характеристики Нагана

• Калибр: 7,62×38мм Наган (7,62-мм Револьверный патрон)
• Длина оружия: 235 мм
• Длина ствола: 114 мм
• Высота оружия: 132 мм
• Ширина оружия: 40 мм
• Масса без патронов: 795 г.
• Емкость магазина: 7 патронов
